В литературе по ТРИЗ закономерность повышения идеальности частенько иллюстрируется ростом эффективности перевозки нефти танкерами.
Пример хороший, но уж больно известный. Рекомендуем преподавателям в качестве дополнительного материала по той же теме использовать статью, опубликованную в журнале "Вокруг света". В этой статье можно видеть, что такое идеальность для военного корабля. Впечатляют и наглядные иллюстрации, демонстрирующие количество вооружения на отечественных и зарубежных кораблях.
Следует при этом и вспомнить, о любопытных воспоминаниях кораблестроителя академика Крылова (краткий отрывок из которых Г.С. Альтшуллер приводил в книге "Алгоритм изобретения").
Собранные вместе, эти материалы дают возможность показать эффективность технических систем, в коорых все подчинено выполнению основной задачи.
Приятного чтения
Редактор
...Вскоре был подан парусный катер, и мы отправились для осмотра судов.
Ближайшим был "Корнилов", бывший "Очаков", старый крейсер; его осмотр продолжался недолго, ибо наша комиссия решила, что вести его в Черное море нет надобности, а надо продать на слом.
Следующий корабль был линкор "Генерал Алексеев" первоначально "Император Александр III". Я прежде всего обратил внимание адмирала Буи на силуэт корабля: четыре башни, все в одном уровне, две боевые рубки и две трубы, две мачты американского образца (точнее, образца Шухова, предложившего гораздо раньше такую конструкцию) с наблюдательными постами, и больше ничего, тогда как на французских линейных кораблях были построены целые замки и минареты. Беренс говорил: "стоит только в ту сторону выстрелить - не промахнешься".
На "Александре III" была еще одна особенность: броня была собрана не просто впритык, плита к плите, а на шпонках, сечением в двойной ласточкин хвост; для этого на броневом (Мариупольском) заводе был построен прочный и вполне точный шаблон той части борта корабля, к которому должна была прилегать броня, которая пригонялась таким образом вполне точно, плита к плите, без малейших щелей и уступов, неизбежных при обычной установке.
Когда мы подошли к трапу, я просил адмирала Буи обратить внимание на сборку брони, не указывая, как она сделана. Корабль стоял в Бизерте уже шестой год, ни разу не красился, так что вся краска и шпаклевка слезли, и пригонка броневых плит была отчетливо видна.
- C'est épatant á peine que je crois mes yeux (изумительно, я едва верю своим глазам).
Я предложил сперва произвести общий осмотр корабля, а следующий день посвятил детальному его осмотру, с целью определить, что надо сделать, чтобы обеспечить безопасность буксировки, имея наглядный пример броненосца "Marceau", выкинутого на берег милях в 4-5 от Бизерты вследствие неумелой буксировки.
Мне незачем было обратить внимание адмирала Буи на особенности нашего корабля. Ему особенно понравилось расположение противоминной артиллерии из орудий 130 мм калибра, расположенных за бронированным бортом в башенноподобных щитах, по два орудия в отдельных плутонгах, разделенных броневыми траверзами один от другого и от остальной палубы продольной броневой же переборкой. Каждая пара орудий имела и свой патронный погреб под броневой палубой с непосредственной подачей патронов элеватором прямо к орудиям. На французских судах таких отдельных плутонгов не было, на многих даже не было ни траверзных, ни продольных переборок, так что в батарейной палубе хоть кавалерийское учение производи. Я обратил внимание адмирала и на наши снаряды, длиною 5,5 калибра, из которых некоторые лежали в кранцах. Привлекали его внимание и наши трехорудийные башни для орудий 12-дюймового калибра и снаряды к ним, длиною по 1,96 м, т.е. в рост довольно высокого человека, и некоторые другие детали. Я нарочно все время молчал и только отвечал на редкие вопросы адмирала. Когда мы сели на катер, то адмирал Буи мне сказал:
- Amiral, c'est la premiére fois que je vois qu'est ce que c'est qu'un cuirassé (адмирал, я первый раз вижу, что такое броненосец).
Подробностям технического осмотра и подготовки линкора к буксировке по специальному их характеру здесь не место, как и составленному мною расчету самой буксировки на двух якорных канатах самого корабля.
Оставались еще яхта "Алмаз", старый броненосец "Георгий Победоносец", обращенный к блокшиф, старый минный крейсер "Сакен" - все эти суда, по решению нашей комиссии, были предназначены в продажу на слом.
Кроме вышеперечисленных судов, оставалось еще 6 эсминцев и 4 подводные лодки типа "Голланд".
Рядом со стоявшим крайним эсминцем, можно сказать, борт о борт стоял французский эсминец того же возраста и того же водоизмещения (1350 т), как и наш.
Разница в боевых качествах была разительной, как то наглядно показывает следующая таблица.
Само собой разумеется что адмирал Буи не мог не обратить внимания на столь явно заметную разницу в боевом вооружении, что он выразил словами:
- Vous avez des canons, nous avons des pétoires (у вас пушки, у нас пукалки).
Нечего и говорить, что по дальности, настильности траектории и величине разрывного заряда наши пушки приближались к французской шестидюймовке.
- Каким образом, - спросил меня адмирал Буи, - вы достигли такой разницы в вооружении эсминцев?
Сравнительная таблица вооружения наших и французских эсминцев
|
На нашем
|
На французском
|
Минных аппаратов тройных
|
4
|
4
|
Число мин в залпе
|
12
|
8
|
Заряд мины, кг
|
200
|
100
|
Полный заряд в залпе, кг
|
2400
|
800
|
Число орудий
|
5
|
5
|
Калибр орудий, мм
|
105
|
105
|
Длина орудий, кал
|
62
|
30
|
Длина снаряда, кал
|
5,5
|
2,75
|
- Взгляните, адмирал, на палубу: кроме стрингера, в котором вся крепость, все остальное, представляющее как бы крышу, проржавело почти насквозь, трубы, их кожухи, рубки и т.п. - все изношено. Посмотрите на ваш эсминец, на нем все как новенькое; правда, наш миноносец шесть лет без ухода и без окраски, но не в этом главная суть. Ваш миноносец построен из обыкновенной стали, и на нем взято расчетное напряжение в 7 кг на 1 кв.мм, как будто бы это был коммерческий корабль, который должен служить не менее 24 лет. Наш построен целиком из стали высокого сопротивления, напряжению допущено в 12 кг и больше, местами до 23 кг/кв.мм. Миноносец строится на 10-12 лет, ибо за это время он успевает настолько устареть, что не представляет больше истинной боевой силы. Весь выигрыш в весе корпуса и употреблен на усиление боевого вооружения, и вы видите, что в артиллерийском бою наш миноносец разнесет вдребезги по меньшей мере четыре, т.е. дивизию ваших, раньше чем они приблизятся на дальность выстрела своих пукалок.
- Comme c'est simple (как это просто).
От американских военных экспертов потребовались специальные усилия во время «холодной войны», чтобы понять причины советского военного прeвосходства на море
Английский корабль «Портланд» и российский «Адмирал Чабаненко» в порту американской военно-морской базы Норфолка 15 июня 2007 года. На смену противостоянию пришло сотрудничество — и это тоже можно считать одним из итогов «холодной войны». Фото: US Navy / Mass Communication Specialist 3rd Class Kenneth R. Hendrix |
В этом году Международный военно-морской салон начался с презентации экспортного варианта корвета, известного российским морякам под именем «Стерегущий»…
При небольшом водоизмещении — всего около 2 тыс. тонн — корвет несет мощное вооружение, в том числе противокорабельные ракеты «Яхонт», зенитно-ракетный комплекс «Клинок», универсальную артиллерийскую установку калибра 100 мм, малокалиберную зенитную артиллерию, торпеды и глубинные бомбы. Более того, конструкторам впервые удалось разместить на корабле четвертого ранга ангар и вертолетную площадку. И все это — на палубе длиной 105 м и шириной 13 м. («НВО», 06.07.2007)
«Советы превосходят нас в кораблестроении…»В конце 1960-х — начале 1970-х годов противостояние СССР и США в «холодной войне» в океане достигло небывалой прежде остроты. Все чаще и чаще корабли военных флотов двух супердержав оказывались буквально борт к борту в многочисленных «горячих точках». И все чаще среди офицеров ВМФ США возникали тревожные вопросы: «Почему советские надводные корабли, будучи меньше в размерах, тем не менее оказываются более быстроходными и лучше вооруженными, чем корабли США? Почему они обладают лучшей мореходностью? Означает ли это, что Советы превосходят нас в кораблестроении? Почему мы не можем построить такие же корабли?». Эта обеспокоенность стала первопричиной целой серии интереснейших исследований, проведенных за рубежом в 1970–1980-е годы.
Для начала было необходимо выяснить, а что же именно означает «быть лучше». Сотрудник инженерного центра ВМФ США Джеймс Кихоу (James W. Kehoe Jr.), исходя из убеждения, что «боевая эффективность военного корабля определяется как возможностями его оборудования и вооружения обнаружить и уничтожить противника, так и способностью корабля … доставить оборудование, вооружение и обслуживающий их экипаж к месту боевых действий», сосредоточился на сравнении «эффективности кораблей в качестве боевых платформ для систем вооружения».
Аналогичный подход использовал в своем исследовании и консультант того же центра Герберт Мейер (Herbert A. Meier), полагавший, что «ключ к пониманию особенностей национальной школы корабельного дизайна… лежит в анализе сравнительного распределения не только масс различных видов нагрузки, но и их объемов в пределах корабля…». Главная идея Герберта Мейера заключалась в том, что «проектирование любого военного корабля есть, в первую очередь, проблема компоновки различного рода полезной нагрузки».
Тогда эта идея и использовалась при обширных сопоставлениях боевых кораблей ВМФ СССР и США.

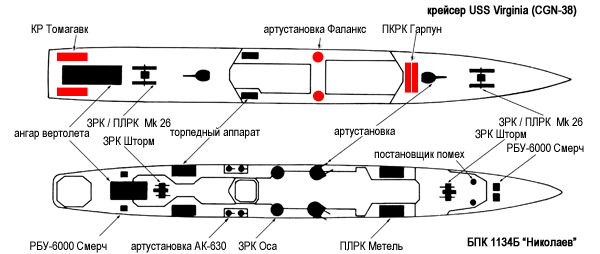

В своей статье 1977 года Джеймс Кихоу показывает, сколь велико превосходство по вооруженности российского противолодочного корабля «Николаев» в сравнении с американским крейсером «Виргиния». Но уже в начале 1980-х очевидный разрыв сократился, и на борту «Виргинии» появилось дополнительное вооружение (на рисунке показано красным). Иллюстрация: Kehoe J. W. Warship Design: Ours and Theirs / The Soviet Naval Influence: Domestic and Foreign Dimensions. 1977. Р. 376 |
Один из самых интересных результатов американские специалисты получили, исследовав тенденции изменения уровня боевой нагрузки советских и американских кораблей на протяжении всего периода 1945–1975 годов. При этом под термином «боевая нагрузка» (payload) понималась совокупность снаряжения корабля, необходимого для выполнения им своего боевого предназначения: вооружение, боеприпасы, корабельная авиация, системы обнаружения, управления оружием и связи.
Проведенный сравнительный анализ уровня вооруженности кораблей флотов СССР и США в весовых измерениях — процентная доля от общего водоизмещения и количество артиллерийских, ракетных, торпедных установок и летательных аппаратов на 1000 т водоизмещения, выявил почти трехкратное превосходство советских фрегатов и двукратное — эсминцев и крейсеров.
На практике это означало, что советские корабли, будучи меньшими по водоизмещению и размерам, превосходили американские аналоги по вооруженности в два-три раза. С точки зрения зарубежных специалистов, они отличались явной перевооруженностью, будучи буквально «напичканы оружием». Это превосходство американские исследователи объясняли рядом «ключевых различий в практике проектирования». Советские конструкторы уделяли гораздо меньше внимания проблеме пополнения припасов на ходу в море, что позволяло им размещать вооружение по обоим бортам корабля и полностью занимать носовую и кормовую часть верхней палубы. Учитывая трудность перезарядки систем противокорабельного и противолодочного ракетного оружия и торпедных аппаратов, советские кораблестроители применяли установки с большим числом направляющих без возможности их перезарядки из магазинов, размещенных под верхней палубой корабля.
Проекция силы в окружающее пространствоВысокая насыщенность советских кораблей вооружением и особенности его размещения дали основания зарубежным специалистам для вывода о том, что «советская конструкторская философия была нацелена на создание кораблей для упреждающего удара в скоротечном и напряженном конфликте». Этот «советский подход» к вооружению имел и обратную сторону — корабли не могли вести длительный бой. Но неожиданным его преимуществом стало большее соответствие задачам «демонстрации силы в целях поддержки внешней политики государства». Размещение большого количества вооружения на верхней палубе «делало советские военные корабли более грозными, независимо от их реальной боевой эффективности». В условиях множившихся локальных конфликтов и необходимости постоянной «демонстрации силы» в странах «третьего мира» это качество оказывалось едва ли не самым важным.

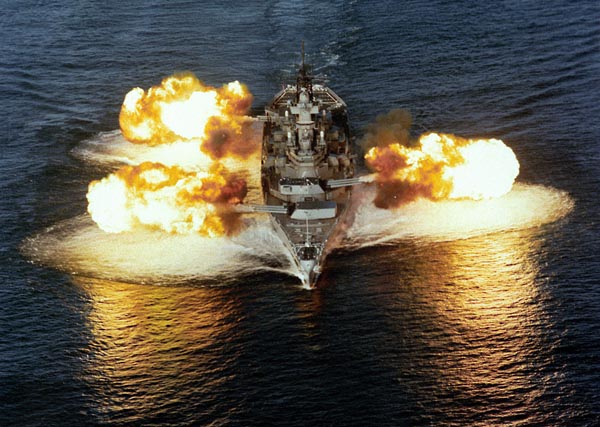

Залп из всех девяти орудий главного калибра американского линкора «Нью-Джерси» (его называли «черным драконом»). «Нью-Джерси» был спущен на воду в 1942 году, в годы Второй мировой войны. В 1969-м его сняли с вооружения и отправили в запас. Однако в начале 1980-х его снова вернули в строй, установив дополнительное вооружение на палубе. Фото: US Navy |
«В случае возникновения значительного конфликта в третьем мире американские политики, как правило, в качестве первого средства использовали военно-морскую группировку, обычно включавшую по крайне мере один авианосец. Типичной реакцией Кремля на эти действия, — отмечал в своем исследовании сотрудник Брукингского института (Brookings Institution) Стивен Каплан (Stephen S. Kaplan), — было появление противостоящего американцам соединения советских военно-морских сил с целью нейтрализации политического эффекта присутствия в этом районе кораблей ВМФ США». Американский исследователь подчеркивал: «Советское руководство было уверено, что появление надводных кораблей способно оказать огромное воздействие на иностранных лидеров».
В поисках ответа на вопрос «Почему внешний облик советских кораблей производит впечатление большей военной мощи, чем облик американских?» уже упоминавшийся Герберт Мейер совместно с офицером флота США Джоном Роучем (John Ch. Roach) предприняли попытку анализа архитектурного дизайна советских и американских боевых кораблей. Обосновывая свой подход к решению проблемы и использованную методику, авторы отмечали: «В истории морских народов существует давняя традиция, касающаяся эстетики дизайна военных кораблей. Помимо своей основной роли ведения войны, боевые корабли служили политическим инструментом эффективной проекции морской мощи, престижа и влияния нации…».
В качестве основного метода авторы использовали сопоставительный анализ базовых визуальных элементов, к которым они относили: «линии силы» силуэта корабля, контур корабля, линии фронтальной проекции надстроек и выступа борта, размер горизонтального интервала между линиями палуб и надстроек.
Согласно предлагаемой методике, «линии силы» объединяют визуальную композицию объекта, проецируя его силу в окружающее пространство. Такие линии корабля как кривизна борта, продольная погибь корпуса являются самым подлинным выражением его характера.
При этом вертикальные линии создают впечатление относительной статичности, в то время как линии наклона задают ощущение динамичности и целеустремленности. Линии наклона от визуального центра в сторону носа и кормы отражают степень выдвижения надстроек вперед-вверх, создающей впечатление устремленности и готовности к активному действию. Большие горизонтальные интервалы между линиями палуб и надстроек при определенной длине корабля формируют ощущение раздутости и приземистости, малые же интервалы, напротив — эффект сглаженности, стремительности. Впечатление динамичности корабельной архитектуры так же задается наклоном линий фронтальной проекции надстроек в противоположность статике перпендикулярных линий. Наклон надводного борта и форштевня корабля подчеркивает мощь линий силы.

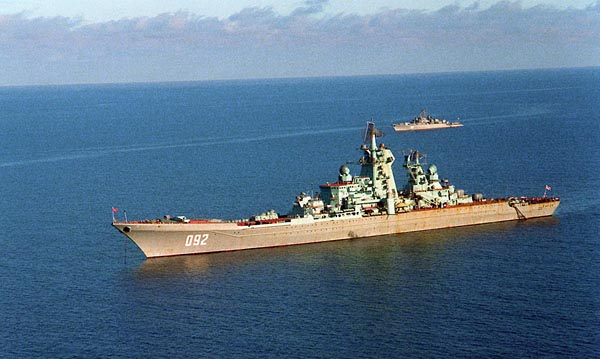

Советский атомный ракетный крейсер «Киров» в 1989 году. При его создании в конце 1970-х в дело пошли все дизайнерские ноу-хау советских конструкторов. Фото: US Navy |
Силуэт корабля представляет собой непрерывную линию, включающую все корабельные устройства, видимые под разными углами. Мачты, радарные установки, системы вооружения привлекают внимание и придают силуэту ощетинившийся, угрожающий вид. В своей комбинации «линии силы» и силуэт корабля определяют, насколько грозно выглядит сам корабль.
Таким образом, американские исследователи проанализировали внешний вид новых кораблей флота США и сравнили их с кораблями новейших типов советского флота. И это сравнение оказалось не в пользу первых: «Современные боевые корабли американского флота выглядят громоздкими, неустойчивыми, плоскобокими, статичными и недовооруженными и, в целом, кажутся менее устрашающими, чем должны казаться. При сравнении с кораблями других флотов, такими как новые корабли советского флота, видимый контраст разителен, советские корабли кажутся более зловещими и угрожающими». Так, вошедший в состав американского флота в середине 1970-х годов ракетный крейсер «Калифорния» (CGN-36), по мнению авторов, отличался преобладанием вертикальных линий крупногабаритных надстроек, что придавало крейсеру исключительно «массивный, статичный внешний вид, исключающий динамику и подвижность». В то же время близкий по классу и времени вступления в строй советский большой противолодочный корабль (БПК) «Николаев» (проект 1134Б) производил впечатление «бойца, приготовившегося к схватке». Надстройки и корпус крейсера «демонстрировали согласованные и целенаправленные линии силы».
Герберт Мейер и Джон Роуч пришли к заключению, что «внешний вид советских военных кораблей являл собой сознательную попытку обеспечить максимальный пропагандистский эффект использования флота благодаря применению художественного дизайнерского стиля». Это приобретало особое значение исходя из убежденности авторов в том, что «военный корабль есть инструмент политики, главным оружием которой является эффективное убеждение. Эстетическое совершенство усиливает убедительность военного корабля, усиливая доверие к национальной политике».

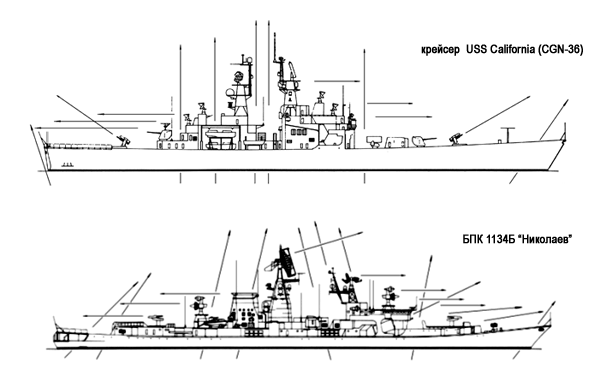

Сравнение «линий силы» американского крейсера «Калифорния» (вверху) с «линиями силы» советского противолодочного корабля «Николаев» по методу Геберта и Роуча наглядно показывает, за счет чего достигался «максимальный пропагандистский эффект использования флота». Иллюстрация: Meier H., Roach J. Warships Should Look Warlike // US Naval Institute Proceedings. 1979. June. No 6. P. 68–69 |
Секрет успеха
Общим итогом масштабных сравнительных исследований стало выявление ряда факторов, обусловивших преимущества советских кораблей, которые так обеспокоили флот США. Источник преимуществ советских кораблей скрывался, по их мнению, в приоритетах при проектирования кораблей. Советские конструкторы сознательно сделали ставку на мощное вооружение и высокую скорость, сознательно жертвуя условиями, в которых были вынуждены жить и выполнять боевые задачи члены экипажа, и дальностью плавания.
Выбор дизайнерских приоритетов и их иерархия — своего рода визитная карточка национальной конструкторской школы. Именно они определяют специфическое видение оптимальных способов решения тех или иных задач. На это обращал внимание, подводя итоги проведенного исследования, Джеймс Кихоу: «Будучи компетентными дизайнерами и кораблестроителями, советские инженеры строили большое число относительно небольших, быстроходных кораблей, имеющих впечатляющее вооружение, чтобы обеспечить выполнение их главного предназначения — воспрепятствовать использованию моря противником… Эта миссия определила неизбежный акцент в проектировании на мощном вооружении, способности нанесения первого удара по противнику в воздухе, на воде и под водой, высокой скорости и мореходности…».
Вслед за Кихоу и другие американские исследователи пришли к заключению, что для советской модели проектирования было характерно стремление к обеспечению таких характеристик как скорость, большая ударная сила, боевая эффективность, акцент на ударных возможностях. Выбор данной модели позволил осуществить строительство большого числа относительно простых и недорогих кораблей, спроектированных с большим искусством, построенных на соответствующем уровне, удобных в эксплуатации. Американские проектировщики делали ставку на дорогостоящие качественные характеристики: экономию силы, сохранение жизни, высокую боевую эффективность, передовые технологии. В результате, при больших затратах в США было построено меньше кораблей, чем в СССР. При этом, американские корабли, хотя и превосходили советские аналоги по качественным характеристикам, но оставались дорогими, сложными в эксплуатации и техническом обслуживании.

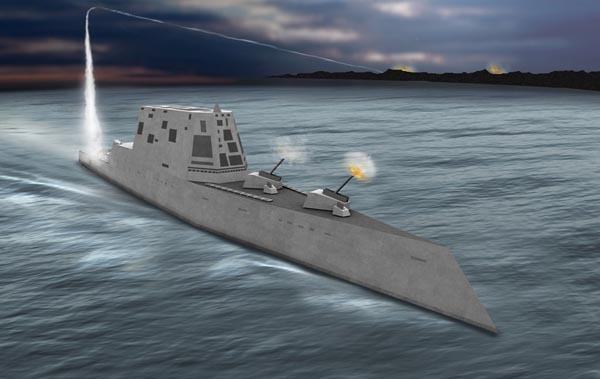

Макет многоцелевого американского корабля, относящегося к классу «Зумвельт» (Zumwalt), корабля будущего. Фото: US Navy / Northrop Grumman |
Но особенно тревожным был такой вывод: «Вследствие трудностей в использовании и обслуживании новейших в техническом отношении корабельных систем флот США часто был не в состоянии реализовать весь потенциал, заложенный в проектах кораблей и систем их вооружения. Корабельные системы Советов, напротив, часто были не так совершенны, как американские, но гораздо проще в использовании и обслуживании, и гораздо полнее использовали заложенный потенциал. В итоге, в ряде областей советские корабли обладали превосходством над американскими, и США были не способны компенсировать количественное отставание качественным превосходством…».
