Итоги выполнения творческого новогоднего задания



28 декабря 2007 года читателям «Методолога» было предложено творческое новогоднее задание

Оно представляло из себя описание проблемной ситуации. Предлагалось помочь представленному в ситуации герою, но что именно требовалось сделать, указано не было. Подобный подход к формулировке был выбран не случайно, ведь именно так неопределенно и расплывчато выглядят реальные ситуации, с которыми приходится иметь дело профессиональным решателям, консультантам. Редактор предполагал, что задание вызовет определенный интерес у читателей. И интерес был проявлен.

Всего было предложено для рассмотрения свыше сорока вариантов решений. Все они могут быть разделены на три группы.

  1. Методические разборы, построенные на применении цепочки причинно-следственных связей, выявления в ней ключевого нежелательного эффекта и его устранения.
  2. Методические разборы, построенные на решении задачи с помощью логики. заложенной в АРИЗы - работа с техническими противоречиями, формирование идеальных конечных результатов и выход на физические противоречия, устранение выявленных ФП.
  3. То, что мы отнесли к «прочему» - логические размышления, использующие отдельные методические элементы, но построенные по свободной форме.

Несмотря на то, что к некоторым разборам у редактора были большие или меньшие претензии, было решено поставить их все на сайт в их исходном состоянии.
Благодарю всех принявших участие в работе над заданием.
Победителям, чьи разборы приведены, будут переданы призы.
Редактор


Привожу решения, удостоенные призов:

Автор: A.S.

Условие: 1. Старый Билл с трудом тянул по апрельскому рыхлому снегу свои санки с солидным грузом золотых слитков, прямо к берегу Юкона. Река оказалась значительно шире, чем это можно было представить, глядя на карту, противоположный берег с трудом угадывался на фоне серого неба.

2. Лед уже не был таким надежным, как зимой. Он стал рыхлым, как бы состоящим из слабо спрессованных стеклянных иголок. Самого Билла с небольшой частью груза этот лед выдерживал только на лыжах. Но чтобы не проваливались санки, из них пришлось выгрузить почти четверть содержимого.

3. Билл не знал, успеет ли он совершить два рейса. И его приводила в отчаяние мысль о том, что придется оставить здесь целое состояние, добытое таким тяжелым трудом, а самому уйти к далекому противоположному берегу. Кстати, а что делать потом? Оставлять перенесенную часть золота на том берегу и идти обратно? Но здесь уже может ничего не оказаться, ведь следом идет Верзила Джо, а на снегу следы тайника не спрячешь… Билл подумал еще и о том, что самое смешное будет, когда он несолоно хлебавши вернется к первой части, оставленной на том берегу, и не найдет ее тоже. Ведь никому, буквально никому нельзя доверять. Да, здесь можно было сойти с ума от отчаяния.


Перед решением:

Мне кажется, задача с Биллом сразу не требует, чтобы формулировать ТП и ИКР как ключ к решению. Ведь решение может быть как техническим, так и организационным. И в начале требуется прояснение исходной ситуации – ее «неторопливое разглядывание».

1. Апрель, снег рыхлый, сани и так едут с трудом. Но солнце еще не пригревает (как у нас в апреле J), все-таки Юкон. Температура около нуля, может быть чуть ниже.

2. Что же выдерживает этот апрельский рыхлый лед? Билл на лыжах и небольшая часть груза (видимо, в рюкзаке на плечах) – выдерживает. Три четверти слитков на санках – тоже лед выдерживает. Т.е. разговор о том, как нам сохранить эту выгруженную с санок четверть содержимого.

3. Временной фактор. Ограничений всего два: световой день и дальнейший маршрут Билла (1) и преследовавший его Верзила Джо (2). Причем Верзила Джо ограничивает время сильнее, чем конечная цель Билла – место, куда нужно добраться засветло. Не будет Джо – будет еще время на решение задачи.

4. А что, Верзила Джо тоже на лыжах? И выдержит ли его апрельский рыхлый лед? Верзила же все-таки…

5. Ориентирование на местности: один берег реки Юкон, второй берег реки и большое расстояние, покрытое рыхлым льдом, выдерживающим Билла с небольшой частью груза только на лыжах. Без лыж – видимо – лед Билла уже не удержит. Кстати, подо льдом – вода. Температура воды 4 ºС.

6. Что может Билл нести с собой кроме слитков? Запас еды, нож, топор и спички, крепкий алкоголь, веревку, теплую одежду на смену, ружье, что-нибудь еще?

Задача с неполными исходными данными. И, в зависимости от принимаемых переменных величин будут появляться варианты решений. Переменные данные приведены в таблице.

Переменные данные

п.п.

Параметр

Значения параметра

1.

Температура окружающего воздуха

Ниже 0 ºС – выше 0 ºС
(вода замерзает – не замерзает).

2.

Время суток – расстояние до берега
(запас времени на решение задачи)

Билл успевает сделать несколько рейсов с одного берега на другой – не успевает.

3.

Билл как лыжник

Может ходить без лыжных палок (и тянуть за собой сани) – нет.
Т.е. на лыжные палки как дополнительные палки можно рассчитывать – нет.

4.

Что в рюкзаке

Топор есть – нет
Ружье есть – нет
Веревка есть – нет
Палатка (запасная одежда, одеяло, мешок, кусок материи) есть - нет

5.

Ресурсы окружающей среды

Первый берег покрыт деревьями и кустарником – берег «лысый», без деревьев.

6.

Возможности Верзилы Джо
(второе ограничение по времени)

На лыжах – без лыж
(по льду передвигается – не передвигается)
Если Джо на лыжах, дополнительную нагрузку он не возьмет - возьмет.
(передвигается, но с частью слитков его лед не выдержит – передвигается и выдержит).

7.

Прочный ли лед

Можно ли прорубить во льду прорубь – прорубь прорубить нельзя.

Решение: А что должно получиться «на выходе»? В итоге нужно, чтобы все слитки Билл переместил с одного берега реки Юкон на другой и продолжил свой путь без потерь. И, еще лучше, чтобы догоняющий Верзила Джо преследование Билла прекратил.

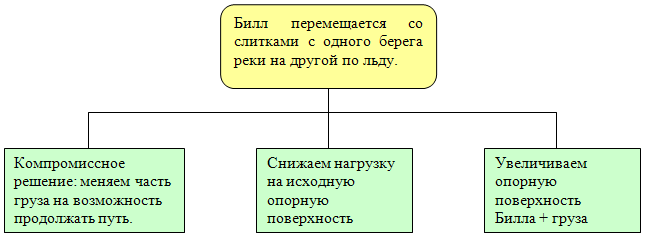

Три пути решения показаны на схеме, причем появлялись они в порядке слева направо. В компромиссные решения попали почти все организационные мероприятия, т.е. задачка оказалась скорее технической.


Компромиссные решения

Решение 1. Билл перемещает слитки за несколько рейсов на некоторое расстояние от берега (чтобы ружейная пуля не долетела). Три четверти груза в санках и немного с собой Билл на лыжах отвозит ко второму берегу. Остальное остается на льду. А преследовавшему его Джо переадресовывается задача с нагрузкой на лед.

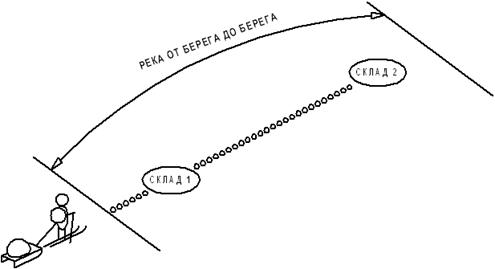

Рис. 1. Схема решения задачи компромиссным путем.

Что дальше? Расположенный вблизи второго берега «Склад 2» с берега не виден, и вряд ли серым апрельским днем кто-либо, кроме двух наших героев, пойдет искать слитки золота, оставленные на льду реки Юкон. Возвращаясь за оставленным на «Склад 1» Билл видит развитие ситуации (на льду деревья не растут) и либо забирает оставшееся золото, либо (Верзила Джо уже нашел «Склад 1») возвращается, забирает первую партию и уходит.

Решение 1а. Слитки снятой с санок одной четверти распределяются равномерно по льду реки по пути следования. Жадность Верзилы Джо сделает свое черное дело – превысив допустимую нагрузку на лед, подбирая очередной слиток, он уходит под воду. Дальнейшее преследование Билла для него становится неактуально.

Решение 2. Вблизи берега делаем прорубь, куда опускаем снятую с санок одну четверть, лучше в мешке. Место проруби замечаем по внешним ориентирам на берегу (дерево, большой камень). Все остальное увозим на другой берег и к проруби не возвращаемся. Верзила Джо решает задачу, как достать золото из холодной воды (все ли золото на дне, часть или его вообще там нет – он не знает), либо дальше продолжает преследование Билла по лыжному следу. Если повезет, можно летом вернуться и попробовать найти затопленную часть.

Общим слабым местом у всех таких решений является то, что часть золота Билл гарантированно теряет, а от преследователя он может и не избавиться. Кроме того, на реализацию каждого из решений все - равно затрачивается работа. Действуем много – выигрыша мало. Решения слабые.

Снижаем нагрузку на лед

Решение 3. Все варианты с перемещением груза на второй берег частями. Количество груза и длина плеча может изменяться. Например, разделим весь груз на две равные части и перенесем на другой берег согласно схеме на рис. 2. Если кто-то будет посягать на склад №8 на противоположном берегу – Билл сделает предупредительный выстрел из ружья J.

Рис.2. Схема перемещения груза двумя частями с коротким плечом.

В этом варианте решения потерь золота нет. Работа и время тратится на перекладывание – накладывание – снятие тяжелых золотых слитков.

Увеличиваем опорную поверхность

Решение 4. Увеличиваем опорную поверхность санок. В ресурсах имеем одну-две лыжные палки (если Билл без палок может перебраться через Юкон, и при этом он тянет за собой сани с золотом) или ветви растущих на берегу деревьев. Возможные варианты привязки лыжных палок и веток приведены на рис. 3.

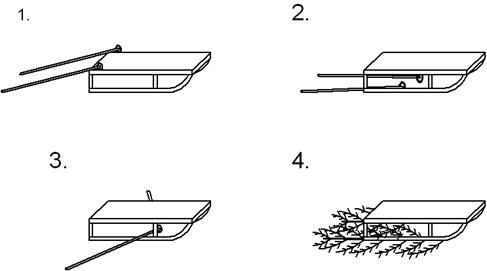

Рис. 3. Увеличение опорной поверхности санок:
1- палки контактируют по точке; 2- палки контактируют по линии вдоль;
3- палки контактируют по линии в бок; 4 – ветви дерева контактируют по плоскости.

Решение 5. Можно использовать имеющиеся у Билла ресурсы и с их помощью создать средство перемещения сгруженной с санок части слитков на другой берег. Как возможный вариант – кусок прочной материи, палатка или мешок. Сверху равномерно накладываются слитки. Дополнительно можно кусок материи намочить – слитки примерзнут и будут надежно фиксироваться, а сам материал получит износостойкую ледяную прослойку.

Решение 5а. Использование предметов одежды как средства перемещения слитков. Куртку, брюки и др. можно использовать как своеобразную емкость, наполнив которую частью золотых слитков, волоком перемещаем на другой берег.

Решение 6. А была ли задача изначально? С саней четверть имеющихся на них золотых слитков сгрузили – сани могут ехать по льду не проваливаясь. Эту четверть Билл загрузил себе в рюкзак на плечах (в условии же сказано – на лыжах и с небольшой частью груза лед Билла выдерживал) и, таща за собой сани, побрел к противоположному берегу.


Автор: ПаЖ

Пролог

Интересно, откуда Билл взял слитки и зачем он их тащил к берегу Юкона? Старатели обычно имеют дело с песком, или, если повезет, с самородками. Значит, Билл ограбил почтовый поезд. Наверняка разбойное нападение с убийством. А Верзила Джо, вероятно, охранник с того самого почтового, чудом уцелевший в перестрелке и теперь преследующий грабителя чтобы вернуть вверенный ему груз… Так стоит ли помогать Старому Биллу?

Но оставим в стороне вопросы из областей этики и нравственности. Между прочим, нельзя ли применить ТРИЗ для устранения противоречий между этической и прагматической сторонами вопроса? Впрочем, приступим к решению задачи.

Размышления. Глава первая, она же последняя.

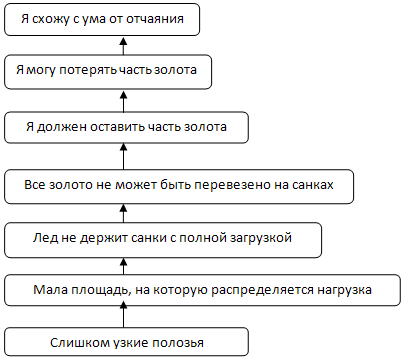

Сразу напрашивается вопрос, четверть – это большая часть груза или небольшая? Если небольшая, то решение очевидно, четверть на себе – остальное на санках. Если же все-таки четверть это достаточно большая часть груза, то придется решать задачу иначе. Точнее просто… придется… решать…

Совершенно необходимо для решения задачи знать, сколько золота везет Билл, сколько весит сам Билл, какова площадь полозьев санок и лыж Билла. Исходя из того что Билл стар, явно не является верзилой (иначе бы проблем с Джо у него не возникло) будем считать, что весит он около 75 кг. Добавим к этому вес зимней одежды, личных вещей и т.п. – это уже около 90. Пусть небольшая часть груза – это 10 кг. Значит, лед выдерживает нагрузку в 100 кг распределенную на площадь равную площади контакта лыж с поверхностью. Допустим, что площадь полозьев санок примерно равна площади лыж. Значит, три четверти груза это около 100 кг. Значит всего у Билла 133,(3) кг золота. Реально же площадь полозьев санок скорее меньше. Да и выгрузил Билл не четверть а «почти четверть». Значит вес золота около 120 кг. Запомним эти цифры, возможно, они нам еще пригодятся.

Если лед выдерживает человека на лыжах, значит и человека ползущего по-пластунски выдержит тоже. Вот оно и решение! Из лыж сделать вторые санки, на них сгрузить часть груза, самому ползти и тянуть за собой санки. Одно но: по пятам идет Верзила Джо, и его скорость будет явно выше, чем у Пластуна Билла. Да и лед в апреле мокрый, и даже если Билл переберется на другой берег, то после такого приключения подхватит пневмонию и умрет, и золото ему уже вряд ли понадобится. Разве что похоронят как человека, с отпеванием, панихидой, музыкой и траурным шествием… да и то не факт. Ведь никому, буквально никому нельзя доверять.

Впрочем, если бы Билл знал о существовании ИКР, в его голове появилась бы мысль: как сделать так, чтобы санок не было, но функция выполнялась? И решение не заставило бы себя ждать. Ну конечно! Проделать в каждом слитке отверстие, связать их веревочкой в несколько гирлянд, и тянуть эти гирлянды за собой. Ведь форма слитка вполне может обеспечить неплохое скольжение по льду. А для экономии времени поступить так только с той частью груза, которая не может быть размещена в санках. В самом деле, не выбрасывать же санки ради достижения какого-то сомнительного ИКР. Санок нет… как же! За них же уплочено! Хотя, возможно, что и санки старина Билл тоже у кого-нибудь умыкнул.

Однако сверла у Билла не оказалось, в кустах сверлильного станка он тоже не нашел. Отверстия в слитках делать было нечем, и он принялся размышлять.

«Зачем все это?» (Ну не в философском смысле конечно, а в смысле ГПФ). «Переправить золото через Юкон. Что мы имеем кроме этого чертова золота, чтоб ему неладно было (ОО, между прочим)? Воды Юкона, покрытые ненадежным льдом, старые санки, лыжи, меня, черт возьми… » - перечислял Билл (Элементы Системы). «И этот чертов лед не выдерживает эти чертовы санки загруженные золотом. Что с этим всем можно сделать? Можно, как и планировал, пойти в две ходки. Но тут есть один вопросец… (ТП) Увеличивая расстояние проходимое за одну ходку, я меньше времени и сил потрачу на погрузку-разгрузку санок, и это конечно хорошо, но тем самым увеличивается риск, что золото в мое отсутствие заберет Верзила Джо, и это плохо. Уменьшая расстояние, проходимое за один раз, золото все время остается под присмотром, но времени и сил на погрузку-разгрузку тратится больше. Что же можно изменить? Ждать, что лед окрепнет не приходится, а сделать с ним ничего нельзя. Я какой есть – такой есть, поздно уж меняться… Санки? А ведь можно и санки! Санки же сами могут сократить время и силы, затрачиваемые на погрузку - разгрузку и при этом все так же неплохо служить для перевозки золота». И он принялся чертить на снегу схему возможного решения. В общих чертах оно состояло в следующем: грузовая платформа опускалась таким образом, что золото могло быть просто задвинуто на нее без перекладывания. Позднее Билл даже придумал, как это сделать еще проще. Золото Билл уложил на полушубок слоем в один слиток и затаскивал полушубок с золотом на санки. Но для того чтобы реализовать этот способ Биллу нужен был второй полушубок. А где его возьмешь? Верзила Джо в качестве источника полушубка по понятным причинам не рассматривался. Да и инструментов подходящих для модификации санок у Билла не было. И он принялся размышлять дальше.

«Как же еще можно решить мою задачу? Помню я, Хромой Джим показывал диковинную таблицу, с помощью которой он ловко расправлялся с такими вот штуками…» Но таблицу Джим хранил как зеницу ока, и никому не давал сделать копию с нее. Что-то Биллу, конечно, удалось в ней подсмотреть и запомнить, но как применять магические цифры Билл все равно не понял. Да и сам Джим как-то раз за кружкой пива обмолвился, что, мол, и сам он не сильно верит во всю эту магию, а лишь черпает в ней вдохновение, дабы расшевелить мозги. И тогда Билл решил структурировать как-то понимание ситуации, которое у него сложилось к этому моменту. Он стал спрашивать себя, почему все вот так как есть, а не иначе?


«С полозьями я тут без инструмента ничего не сделаю, пожалуй, а вот как сделать так, чтобы полозья были узкими, а нагрузка распределялась на большую площадь? Хм… » Билл оглядывался вокруг, словно в поисках чьей-то помощи, и тут его взгляд упал на несколько молодых елочек, растущих неподалеку. Ему сразу вспомнилось детство, и как на рождество он непременно находил какой-нибудь незатейливый подарок под елкой, украшенной свечами и разноцветными гирляндами. «Подарки… Да это же самый настоящий подарок!» Билл сразу же приступил к реализации возникшего у него плана. Сломав два небольших, но ветвистых деревца он приладил их между полозьями санок и крепко привязал бечевкой. «Ого! Уж теперь-то они точно не провалятся! Да и скользить по льду будут неплохо!» И воодушевленный своей находкой Билл уверенно направился к другому берегу Юкона.

Эпилог

Уже много лет спустя Билл, вспоминая свои приключения, усмехался: «Главное тогда было не сойти с ума в этой авантюре». Но кто же мог знать тогда, что разбогатеет Билл отнюдь не благодаря тому самому золоту. Впрочем, определенную роль золото все же сыграло. Один из слитков Билл выменял на пишущую машинку, на которой он и написал свой первый роман о своих похождениях на Аляске. Именно он и принес Биллу то богатство, о котором он мечтал и которое пытался добыть. Но мог ли он представить себе такой поворот судьбы?

Автор: ФомАл

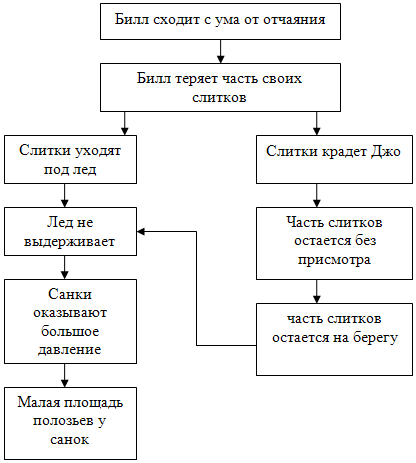

Чтобы конкретизировать задачу, составим причинно-следственную цепочку.

Формально подходя к условию задачи, можно сказать, что нежелательный эффект заключается в том, что Билл может сойти с ума от отчаяния.

Здесь имеется в виду, что Билл может потерять часть своих слитков по двум причинам: либо он возьмет все слитки с собой и они уйдут ко дну (утонут), либо он их ставит на берегу, и их украдет Джо. Для решения задачи (для устранения НЭ) необходимо разорвать любую одну стрелку, т.е. решить одну из следующих задач:

  • Билл теряет часть слитков и не сходит с ума от отчаяния.
  • Слитки уходят под воду, при этом Билл не теряет слитков
  • Лед не выдерживает санки, и при этом слитки не уходят под воду.
  • Джо крадет слитки, и при этом Билл не теряет своих слитков.
  • Часть слитков остается без присмотра, но Джо их не крадет.
  • Приходится оставлять часть слитков на берегу, но при этом слитки не остаются без присмотра.
  • Лед не выдерживает санки, и при этом не надо оставлять часть слитков на берегу.
  • Санки оказывают большое давление на лед, и при этом лед выдерживает санки.
  • У санок малая площадь полозьев, и при этом они не оказывают большого давления на лед.

Будем решать последовательно все 9 задач (хотя для устранения НЭ требуется решить только одну задачу).

Задача 1: Билл теряет часть слитков и не сходит с ума от отчаяния.

Возможно, Биллу требуется помощь психолога, я бы посоветовал ему завести собаку или купить аквариумных рыбок.

Задача 2: Слитки уходят под воду, при этом Билл не теряет слитков.

Суть задачи состоит в том, что Билл берет с собой все слитки. При этом возрастает опасность того, что санки провалятся под лед. Надо сделать так, чтобы, когда санки провалятся под лед, Билл не потерял слитки.

Предлагаю Биллу запомнить координаты места, где затонули санки и летом сюда вернуться.

Задача 3: Лед не выдерживает санки, и при этом слитки не уходят под воду.

Предлагаю Биллу привязать санки к себе за длинную веревку, и, если лед проломится, вытащить санки из воды за веревку.

Задача 4: Джо крадет слитки, и при этом Билл не теряет своих слитков.

Здесь я вижу два варианта решения задачи:

Оставить часть слитков на берегу вместе с GPS датчиком, с помощью которого можно будет отыскать вора.

Если нет GPS датчика, то можно устроить за сугробом засаду с целью узнать, кто возьмет слитки. Затем перенести оставшуюся часть слитков на другой берег реки в безопасное место. Потом вернуться и наехать на того человека, который взял слитки.

Задача 5: Часть слитков остается без присмотра, но Джо их не крадет.

Варианты решения:

Спрятать так, чтобы Джо их не нашел. Использовать принцип дробления: разделить тайник на независимые части (прятать по одному слитку в разных местах).

Договориться с Джо. Попросить его помочь перенести слитки на другой берег реки за определенную плату.

Задача 6: Приходится оставлять часть слитков на берегу, но при этом слитки не остаются без присмотра.

Попросить кого-нибудь посмотреть за слитками, пока Билл ходит на другой берег.

Задача 7: Лед не выдерживает санки, и при этом не надо оставлять часть слитков на берегу.

Можно перевезти слитки на чем-нибудь другом, например, на куске льда.

Задача 8: Санки оказывают большое давление на лед, и при этом лед выдерживает санки.

Возможно, если передвигаться с большой скоростью (бегом), то лед будет ломаться, но санки не будут успевать проваливаться под лед.

Задача 9: У санок малая площадь полозьев, и при этом они не оказывают большого давления на лед

Применим принцип наоборот: не санки везут слитки, а слитки везут санки. Слитки, как правило, имеют гладкую поверхность, поэтому могут катиться. Санки можно использовать как деталь, к которой снизу прикрепляются слитки. Этим мы заметно увеличим площадь поверхности, которая давит на лед.

Можно перевернуть санки полозьями к верху, а наверх положить слитки. Конструкция будет касаться льда фанеркой от санок и катиться.

Автор: Долев

Нет жесткой постановки задачи (немного творческое задание). Утрированно – надо сохранить ВСЁ или БОЛЬШУЮ ЧАСТЬ золота и, скорее всего, надо перебраться через реку до ледохода… однако можно переформулировать – Биллу надо перебраться через реку до того как его достигнет Джо.

Цель - Сохранить у Джо всё или максимально возможное количество золота. И перебраться через реку (и чего ему там надо?) до того как его настигнет Джо.

Элементы системы: Джо, золото, Билл, снасти (сани и др.), река, лед, следы на снегу, окружающие ресурсы (лес, другие люди, звери и др – ведь не оговаривалось же)

Объект обработки: (простор для воображения) – любой из перечисленных элементов, кроме льда и реки (сложно влиять на стихию), а то есть

золото,
Билл,
снасти (сани и др.),
Джо,
следы на снегу.

В Нежелательных Эффектах тоже есть варианты, выберу один, связанный с Джо:

Джо доберется до золота раньше, чем Билл переберется через реку (будет в безопасности).



Техническое противоречие

Узловой элемент противоречия - золото

Полезная функция 1 (ПФ1) – транспортабельность, безопасность передвижения по льду

ПФ2 – ценность, возможность перевезти за один раз

Меняем количество золота, которое можно перевезти за один рейс – больше – меньше

Больше золота взять с собой – больше ценности увезти, но хуже транспортабельность (небезопасно) и наоборот


УЭ - Билл

ПФ1 – кол-во раз которое Билл может везти золото

ПФ2 – выносливость

а – двигаться с большой скоростью

-а – двигаться с малой скоростью

Билл двигается с большей скоростью – может успеть дважды перевести золота на противоположный берег, но больше шансов, что скоро выдохнется и наоборот.


УЭ – Снасти (сани)

ПФ1 – Удельный нагрузка на лед

ПФ2 – сопротивление льда (нагрузка их тащить и скорость)

а – больше поверхность лыж у саней

-а – меньше поверхность лыж у саней

Увеличим поверхность лыж – сможем положить больше золота на сани (перевезем за раз), но – больше нагрузка на Билла (может устать), ниже скорость передвижения (может не успеть пересечь реку).


УЭ - Джо

ПФ1 – вероятность невстречи с Биллом

ПФ2 – слабость (легко одолеть)

а – большая скорость

-а – маленькая скорость

Джо двигается с большей скоростью – может успеть нагнать Билла (увеличивается вероятность встречи с Биллом), но при этом Джо будет более слаб (устал) – больше шансов не отдать ему золото.


УЭ – следы на снегу

ПФ1 – вероятность невстречи с Биллом

ПФ2 – время на преодоление реки

а – большая маскировка

-а – маленькая маскировка

Хорошая маскировка следов на снегу – может промешать Джо нагнать Билла (уменьшается вероятность встречи Джо с Биллом), но при этом Билл потратит на маскировку время и у него будет меньше времени пересечь реку.

Изменяемый элемент

золото,
(тяжелое для того чтобы выдержал лед (непросто перевезти за один раз – лед не выдерживает))

Вариант без Внешней среды.

Рисунок – НЭ: лед, ЗОЛОТО (крупный кружок) давит (вектор) на лед (горизонт линия) и ломает (ломаная линия), при этом золото тянут по льду (вектор вдоль льда). РЕШЕНИЕ: золото давит, но не ломает лед, при этом движется вдоль льда.

Вариант с ВС. (если не можем без ВС) ВС между Золотом и льдом (как подушка)– не дает ломаться льду, ВС над золотом (как воздушный шарик) тянет его надо льдом, ВС действует на золото, чтобы то тоненьким ручейком перетекало по льду.


Билл,
(не успевает двигаться достаточно быстро чтобы пересечь реку дважды)

Вариант без ВС

НЭ: два рис – Билл (человечек) пересекает реку (два берега, тонкая линия – лед, под ним вода – заполнено линиями) с золотом (два кружка), при этом – при передвижении по льду с двумя кусками – лед ломается, при передвижении с одним – приходит Джо (большой человечек)

РЕШЕНИЕ: Джо передвигается с двумя кусками золота и лед не ломается или двигается так быстро, что успевает забрать два куска.

Вариант с ВС: НЕЧТО толкает (шарик, который тащит Билла или толкает) Билла так быстро, что он успевает дважды забрать золото или нести всё золото.


снасти (сани и др.),
(обеспечивают контакт между грузом льдом НЕДОСТАТОЧНО чтобы вести через реку за раз весь груз)

Вариант без ВС

НЭ – Билл тащит сани – предыдущий рис, но золото на санях с пропорциональными лыжами. Сани проваливаются, если на них два куска золота

Решение: сани с непропорционально увеличенными лыжами – не проваливаются

Вариант с ВС: нечто (облачко) обволакивает сани с двумя кусками золота – сани не проваливаются… нечто обволакивает два куска золота – сани с золотом проваливаются, но не нечто не дает золоту тонуть – Билл тянет золото на плаву


Джо,
( хочет отобрать золото у Билла (ради чего и гонится))

Вариант без ВС

НЭ: Джо догоняет Билли с золотом или находит один кусочек золота

Решение – Джо не догоняет – вместо вектора от Джо до золота на берегу перечеркнутый вектор ())) или Джо догоняет, но помогает перенести золото на другой берег)

Вариант с ВС:

Нечто (черта или облако) преграждает путь Джо (другой человек, например)


следы на снегу
(показывают где Билл и золото)

Вариант без ВС

НЭ – между Джо и Биллом с золотом пунктирная линия (следы)

РЕШЕНИЕ – седы сами исчезают… или – сами ведут Джо не туда

Вариант с ВС - нечто заметает следы за Биллом, или – нечто оставляет такие следы и запутывает Джо (облачки заметающие пунктирную линию, или окутывающие Джо, или создающие кружева вокруг правильной линии Билла)

(Вот и еще одно ТП – если не умеешь рисовать, то приходится многовато писать).

ИКР-1

золото само переправляется через реку при остается у Билла, золото само задерживает Джо…

Билл САМ переносит всё золото через реку (что-то не то – по условиям он это сделать-то и не может – это же его функция и так)

снасти (сани и др.) САМИ не тонут при этом несут всё золото)

Джо САМ не идет за Биллом с золотом…. Или – помогает переправиться Биллу с золотом на другой берег

следы на снегу САМи исчезают или сами запутывают Джо.

ИКР 2 …. (в рамках многих формулировок – частью систем являются элементы которые в других вариантах сами являются объектами воздействия)

ИКР 3…. Не могу описывать чтобы можно было Биллу делать если он не может спасти золото)))) – задача достаточно прямо ориентирована

Выявленные требования – физические противоречия

Золото должно быть плотным (компактным), чтобы было удобно его нести и хранить и должно быть неплотным (из-за удельного веса), чтобы его можно было перевозить по льду не продавив его.

Билл должен двигаться быстро, чтобы успеть дважды преодолеть реку с половиной золота, но должен двигаться не быстро, чтобы не выдохнуться быстро (особенности организма).

снасти (сани и др.) должны иметь большой контакт со льдом – чтобы лед не проломился под весом Всего золота, но должен иметь малый контакт (про площадь), чтобы не тормозиться об лед – мешает двигаться Биллу.

Билл должен встретиться с Джо, чтобы тот помог перенести золото через реку, но не должен, чтобы тот не забрал золото (а почему бы и нет))) )

следы на снегу не должны быть, потому что это помешает Джо найти Билла и должны быть потому что Билл должен двигаться по снегу, который оставляет следы.

Полученные варианты решений

Золото само защищает себя и/или переправляет себя через реку – одно из свойств золота – платежеспособность – надо найти кого-то, кто за золото защитил бы от Джо и/или переправил бы через реку. Кстати – золото пластично – можно сделать из него лыжи для себя самого или фольгу – чтобы получился парус (малореально в условиях задачи из-за ограниченности по времени)

Золото должно быть компактным и не должно быть компактным – сделать из золота проволоку и тащить проволоку за собой – лед не проломится под проволокой и золото можно будет перенести на другой берег за один заход

Нечто переносит золото….прицепить к шару с летучим газом – не будет давить на лед. – можно перенести (надо иметь про запас воздушный шар))))… использовать плавучий материал – пусть проваливается под лед, будет плыть…по воде или притоплено подо льдом.

Билл должен двигаться быстро и не быстро.. а пусть примет допинг (хотя так и не очень хорошо для здоровья)…. Можно применить парус (при условии что есть из чего и есть ветер)… так же Билл может двигаться быстрее чем Джо – например пусть катится по льду на коньках. (замедлить джо – это дальше.)

Билл должен двигаться со всем золотом, но не со всем – пусть идет вдоль берега со всем золотом – расстояние между ним и Джо сохранится. Когда будет более удобно переправится через реку – лодку сделает или купит.

Сани должны быть с большим контактом и небольшим сцеплением – сделать сани из подручных материалов с большой площадью контакта со льдом, смазать их для лучшего скольжения.

Джо не должен найти Билла для того чтобы отобрать золото, но должен для того чтобы помочь перебраться через реку…. Загипнотизировать Джо или религиозно обратить его.

Следы на снегу – маскировать их при минимуме затрат времени – замести за собой ветками… передвигаться в метель, в сильный снегопад. Двигаться часть пути по льду (например вдоль берега)…. Следы запутывают – двигаться по хоженым местам…. Например где много однотипных разнонаправленных следов….

Автор: Хоро-С

Помочь старине Биллу может только сам старина Билл. Все зависит от того, на что он, морально и физически, готов пойти ради переправления золота. Он мог бы убить Верзилу Джо, резко пересмотреть свои взгляды на роль золота в жизни человека, стать отшельником и т.д. Это большой простор для ТРИЗ-фантазий. Но, раз ему приспичило подольше побыть с большим количеством золота, надо ему решить именно эту задачу. В данном случае, физическое противоречие: золота должно быть много и это «много» золота должно мало весить (т.е. золота должно быть много, и золота должно быть мало), что в условиях гравитации Земли затруднительно. Зато можно хитро распределить вес золота по большой поверхности и спокойно переправлять его через реку. Т.к. дело происходило в апреле, и лед уже не крепок, логично предположить, что температура устойчиво держится выше нуля по Цельсию. Кроме того, наверняка Билл крепок здоровьем. Поэтому часовая-полуторачасовая (скорость человека 5 км/ч, вряд ли река шире 5 км) прогулка без верхней одежды не стала бы для него критичной, а наоборот, придала бы необходимую ему скорость передвижения, чтобы не замерзнуть и не быть догнанным Верзилой Джо, и бодрость духа. Поэтому Билл снимает свой полушубок, завязывает веревкой рукава и горловину, набивает импровизированный мешок слитками и за подол привязывает его к санкам. Затем Билл снимает штаны (а что делать!), завязывает веревками штанины, набивает и этот импровизированный мешок слитками и привязывает к полушубку. И таким вот паровозиком активно двигает на другой берег Юкона.

Автор: Непомнящий

...Это очень важное противоречие - золото должно быть тяжелым (в абсолютном смысле) и оно должно быть легким – в первую очередь относительно льда. Лед не должен реагировать на избыточную тяжесть золота.

И конечно, это возможно сделать, ведь у нас есть всяческие ресурсы.

Наиболее важный ресурс в любой задаче - это тот, который препятствует решению. В нашем случае – это лед, река, вода. Все они, вместе или порознь, должны помочь золоту стать легче, должны разгружать вес золота. Как говорится, что нам мешало, то нам поможет!

Отсюда выход – Билл укутывает свое любимое сокровище в большой и герметично закрытый тюк, который опускает под воду. Тюк привязывает к пустым санкам прочной связью, желательно стальной проволокой. Теперь он тащит через реку пустые санки. И даже верзила Джо, увидев пустые санки, не полезет за ним в эту мокрое, холодное и опасное путешествие! А на самом деле, под санками, в черноте воды, на прочной стальной проволоке висит, покачивается огромный тюк. Ясно, что теперь санки будут давить на лед с силой, равной весу золота, минус вес вытесненной тюком воды. А стальная проволока с легкостью разрежет непрочный лед, тем более, что он «стал рыхлым, как бы состоящим из слабо спрессованных стеклянных иголок».

Вот так, затерянный в бескрайней снежной пустыне, этот немолодой уже и совершенно безграмотный человек, заново открыл закон Архимеда. Слава виделась ему, пыхтящему над своей ношей, великая слава...

А пока герой тянет свой груз, надеюсь, что Редактор подумает и даст ему возможность переоткрыть (пусть и с нашей помощью) и иные полезные в жизни принципы и законы – например, буравчика, левой руки, Барнхаузена и другие.

С почтением.

В тексте сохранены авторская орфография и пунктуация.


Главная    От редактора     Итоги выполнения творческого новогоднего задания
