В последние годы всё большей популярностью у предпринимателей, занятых производством пиломатериалов, пользуются ленточные пилорамы, и нужно сказать, что по праву. Тонкая пильная лента даёт узкий рез – экономится древесина; кроме того, узкий рез – это малая суммарная площадь резания, меньшая мощность привода, экономия электроэнергии; наконец, это возможность индивидуального раскроя любого бревна – уменьшение отходов.

Есть и другие достоинства у ленточных пилорам, но сейчас речь не о них, а о недостатках, связанных, в частности, с обслуживанием «длинных» пильных лент. В кавычках потому, что лента ровно такая, какая нужна для конкретной рамы, чтобы обеспечить расчётную выработку. Но обслуживание лент (переноска, чистка, разводка, заточка...) вызывает много неудобств, как у заточника, так и у оператора пилорамы во время замены затупившейся ленты на свежую. Место для ремонта пильных лент, заточной участок, должно быть тёплым, хорошо освещённым и просторным. Простор складывается из площади:

• стола для чистки ленты и развода зубьев (4 м2);
• места, где ленту можно вывернуть на обратную сторону (1,5 х 4м2);
• стола для заточки лент с находящимся на нём заточным станком (4 м2);
• места, для размещения отдыхающих лент (все свободные стены).

Как ни крути, а меньше 14 м2 не получается, а ведь где-то должен ещё перемещаться и собственно заточник, находиться отопительные приборы... Сам работал на 18-и квадратных метрах и знаю, что при одновременной эксплуатации более 12-и пильных лент некуда положить охапку дров для печки. Но, чем больше помещение, тем выше накладные расходы на его содержание. При расширении производства, установке ещё одной или двух ленточнопильных рам сразу встаёт вопрос об увеличении производственной площади заточного участка, т.к. на имеющемся заточном станке не успеть подготовить необходимое количество лент, а установить второй - нет места в помещении. От качества же заточки лент, принципиально зависит и качество получаемых пиломатериалов.

Вот пример обслуживания пильных лент в соответствии со стандартом фирмы Wood-Mizer, одной из крупнейших фирм-производителей оборудования для деревообработки и дереворежущего инструмента:

1. Пила проверяется для выявления очевидных повреждений.
2. Пила очищается горячей водой в моечной станции.
3. Пила проходит первую заточку для образования правильного регулярного профиля зуба.
4. Пила очищается от масла и металлических опилок щёткой и деревянным бруском.
5. Разводка пилы осуществляется на компьютеризированном пневматическом устройстве.
6. Пила протачивается второй раз.

(Журнал «Дерево.ru», ноябрь-декабрь 2005 год, стр. 43)

Понятно, что не многие крупные российские лесоперерабатывающие предприятия могут позволить себе такие условия (если решать эту задачу «в лоб»). О создании сервисных центров по обслуживанию лент централизованно можно говорить, но при российских просторах «глубинка» всегда будет в проигрыше.

* * *

Около трёх лет назад, в момент вынужденного простоя (весенняя распутица, пиловочника нет…), взял я и разобрал разводочный стол на исходные заготовки (доски, бруски). Из этой кучи «дров» собрал рамку для подвешивания ленты и, с небольшим наклоном (15 градусов), закрепил её на стене, у которой и стоял бывший стол. Установил на «одноногой» подставке разводочное приспособление и согласовал его с положением пильной ленты, подвешенной на рамке. Освободилось (1,5 х 2,5) – (0,4 х 2,5) = 3м² полезной площади. Когда результат увидел управляющий, то задал логичный вопрос: «Что же ты сразу так не сделал, можно было бы помещение короче построить?». В голове кинжалом мелькнула мысль о собачьей конуре, но чувство удовлетворения было сильнее, и я сделал вид, что вопрос риторический. Тем более, что вторую половину помещения, перекрывая часть дверного проёма, по-прежнему важно занимал стол с заточным станком.

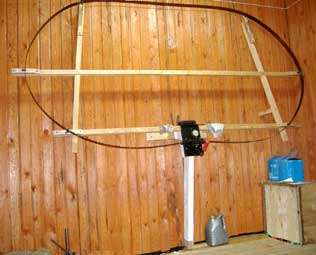

Вертикальный разводной стол

Подвернулся однажды изношенный, но не порванный клиновой ремень. В курилке шёл неспешный разговор, не занятые ничем руки проделывали с ремнём какие-то манипуляции: сложили пополам, завязали узлом, развязали, свернули в «стремя», «удавку»… Дело не в последовательности, а просто в самом наличии ремня и манипуляций с ним. И вдруг этот ремень сам свернулся в три аккуратных ровных и одинаковых витка, как удав! Это было так неожиданно, что произвело впечатление. Развернул. Попробовал ещё раз – не тут-то было! После нескольких минут безуспешных попыток ремень вернулся на свой гвоздь в стене, а руки занялись делом. Только в голове осталась отметина о том, как ловко тот ремень «сам» свернулся в маленькую и устойчивую форму. Вот он, «Х»-элемент, которого так не хватает пильной ленте!..

Наверняка Вам приходилось видеть на арене дрессировщика, работающего с удавом… Представьте себе такого «дрессировщика-заточника» с шестиметровым «удавом-лентой»… Отличие будет только в том, что живой удав, как рулетка, имеет два конца и, не желая брать себя за хвост, сворачивается кольцами. Пильная лента, будучи закольцованной сваркой «от рождения», извиваясь и звеня, в отличие от удава, может ещё и «укусить», тем более, что зубьев у неё – как у крокодила…

Прародители (из семейного фотоальбома)

Когда такую провисающую в руках до земли ленту нужно перенести из заточного участка на раму или обратно, непременно на площадке найдется стоящая «не на месте» пачка пиломатериала или слишком быстро закрывающаяся дверь.

Как говорится: «терпение и труд…» После неоднократных эпизодических попыток «дрессировки стального удава» манипуляция удалась, лента свернулась без ощутимого сопротивления. Ещё попытка – опять свернулась. Развернул и опять свернул – стала понятна динамика. Ну вот! В руках, вместо двух с половиной метрового извивающегося эллипсоида, рулон диаметром 700 мм! Три ровных одинаковых кольца лежат друг в друге, местами пересекают друг друга, и не выказывают ни малейшего стремления развернуться обратно, им «удобно». Не одушевляя, можно сказать, что в ленте отсутствуют какие-либо некомпенсированные изгибающие или крутящие усилия, сумма моментов упругих сил равна нулю, система в устойчивом равновесии.

Казалось бы, на этом можно поставить и точку. Лента стала компактной в переноске, ей не страшны «быстрые» двери, при необходимости, в одну руку можно взять уже не одну, а даже две ленты. Но…

Уверен, я и сейчас находился бы в заблуждении, что этот способ свёртывания пильной ленты известен только мне, да нескольким коллегам по работе (оператор рамы, подручные, мастер...). Случилось так, что в процессе написания этого материала поделился черновым вариантом с В.М. Герасимовым. Он и спас меня от неминуемого конфуза: оказывается моё «открытие» открыто давно, даже у него в мастерской есть свёрнутая таким образом пилка для бытовой вертикальной ленточной установки, и она всё ещё в заводской упаковке! Досадно, конечно. Зато лишний раз убедился в том, что занимая очередь за «открытием», посмотри внимательно, нет ли кого впереди?! Собственно, и материал этот не о том, как свернуть пильную ленту, а о том, как это использовать практически. Тут был полный порядок и весьма лестный для меня отзыв. Но, всё это было теперь, а тогда, повторюсь, я ещё не знал, что такой способ свёртывания известен и изредка применяется в упаковочно-транспортных целях.

Какой всё-таки большой стол для заточки лент и как много он занимает места в помещении! И всё только для того, чтобы было, куда положить эти шесть с лишним метров ленты, хотя сам заточной станок, стоящий на этом же столе, занимает места не больше, чем обычный принтер…

* * *

Полгода назад предприятие, где работал несколько лет, зачахло и меня пригласили в другое место также в качестве заточника. Когда хозяин впервые показал мне ещё не отделанное помещение заточного участка, изумлён был уже я. Спрашиваю:

– А что здесь будет ещё, кроме ремонта лент?

– Ничего – отвечает он, – только ленты.

– Зачем тогда столько места, – недоумеваю?

– Как зачем, всё в соответствии с расчётом, большие ленты – большое помещение. Придёшь работать – всё твоё!

Не ручаюсь, что диалог прозвучал именно так, но смысла, надеюсь, не исказил. Принял приглашение, и сразу включился в работу по отделке. Следует заметить, что вся середина помещения была занята огромным штабелем печного кирпича, из которого классный печник (когда дойдёт очередь до нас) построит двухэтажную отопительную печь (наверху новый офис). Оставались свободными только проходы вдоль стен по метру – полтора, не более.

Построили фундамент под пильную раму – печника нет. Установили и выверили саму раму и её рабочий стол – печника нет,… вот-вот начнут пилить, а у меня «конь не валялся». Ждать больше нечего, срочно строю «вертикальный» разводочный стол и устанавливаю его на стену; до кирпича ещё около метра. Как же быть с заточкой?!

Сижу на чурбаке, курю. Передо мной, на полу свёрнутая лента, в голове грустные мысли о неудачном начале работы. В углу, в упаковочном ящике, новенький заточной станок. И шальная мысль – а может их вот так свёрнутые и затачивать?! Да нет... этого не может быть! Кольца ленты пересекают друг друга, цепляются зубьями, …да и вообще, этот свёрнутый удав не будет протаскиваться подающим устройством, затянется сразу как ролик фотоплёнки между пальцев…

Допустить недопустимое (ДН)… Когда-то, впервые услышав от Владимира Герасимова об этом методе, принял просто как оригинальное словосочетание. С философской стороны вроде бы всё здорово, но как дело доходит до материи…

А почему бы не пофантазировать? Всё равно негде ставить заточной станок.

Допустим, свёрнутая лента будет протаскиваться, но удастся ли выверить заточной круг на дугообразном (не прямом!) участке, обеспечив в месте заточки взаимную перпендикулярность круга и ленты?

Допустим, да. Но лента четырежды пересекается, цепляя сама себя!..

Ещё сигарета. Строительный мусор, обрезки штапика, вагонки, гора кирпича и лента у ног. Подложу-ка я под один виток кусочек доски «пятидесятки», а под другой – такой же, но на ребро, будет сто миллиметров. Стоп! Если подкладывать, то нужно в трёх точках, разнесённых на 120 градусов по окружности. Одна точка – это пол, а вот на две других насобирал всякой всячины и приподнял витки так, что они перестали цепляться.

Ещё сигарета... Что-то в этом есть!..

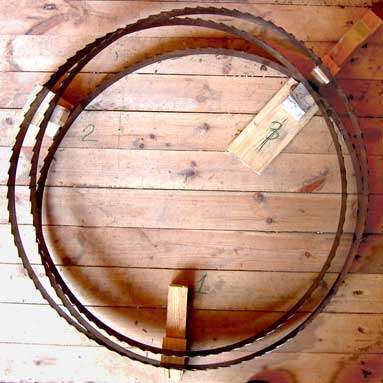

Свёрнутая лента на подкладках (вид сверху)

Следующее утро ошеломило известием – главный начальник отбыл на две недели на море отдохнуть! Это судьба (или Ангел-хранитель?). В наших благих побуждениях Мир идёт навстречу. Есть пауза для спокойного осмысления и принятия решения.

Больше не смотрю на ленту, лежащую на чурбачках, беру кисточку, белила, на улице шикарная погода, и два дня добросовестно и с удовольствием крашу огромное трёхстворчатое окно. В случае удачи, для установки заточного станка вместе с лентой будет достаточно табуретки! Как подвесить саму ленту?... Глаза, вслед за кисточкой, по штапику, вдоль стекла… В сумме получается девять точек опоры для витков. Трение… Если подвеска не будет слишком жесткой, то вибрация от привода заточного круга уменьшит трение… Почему раму не окрасили сразу там где изготовили?… Нужна «гребёнка» для фиксации пространственного положения разнесённых витков ленты. Из чего сделать? Оконная рама сверкает, как январский снег на солнце, подсохнет – уберу стамеской подтёки на стёклах.

* * *

Наконец, Желание в солидарности с Намерением берут верх – решение принято, нужно делать и пробовать.

Обошёл производственную площадку и пересмотрел имеющиеся скудные ресурсы по материалам. Подобрал у пилорамы (Р63) старую вытянувшуюся роликовую цепь. С одной стороны цепи срезал на наждаке развальцовку звеньев, снял боковые накладки и получил готовые «вилки» для установки витков ленты. Для регулировки высоты приварил к вилкам «ножки» – шпильки М8. Три «точки» опоры для ленты в три витка – девять вилок, сгруппированных по три на одной пластине. Чем-то они очень напоминают канделябры. Штанги крепления «канделябр» к основанию станка изготовил из элементов подвески, поставляемых вместе со станком.

Когда пришёл именитый печник, система подвески была уже практически готова, а до возвращения шефа оставалась ещё целая неделя.

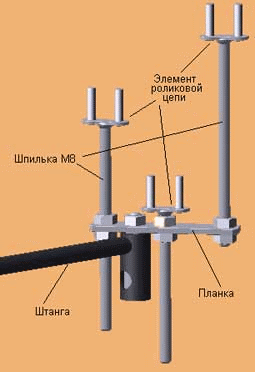

Подвеска ленты – «канделябр»

Мастера на производственной площадке попросил отрезать пенёк от сухоподстойного бревна диаметром 320 мм, длиной 850 мм – это подставка для заточного станка; пора доставать его из ящика. В эти же дни электрик выполнил все работы по подключению станка и освещению. Печник, вместе с растущей печкой и остатками кирпича, плавно поднялся на второй этаж…

Господи! Простор-то какой! Даже эхо появилось. Может это от напряжения? Наступил момент истины, одно дело «допустить, что лента будет протаскиваться», и совсем другое – увидеть это! Не тот ли это момент, ради которого мы не замечаем бессонных ночей, исписываем кучу бумаги, выкурив уйму никотина и выпив невыносимую дозу кофе?!

Ну, вот. Станок установлен, подключен, проверен на холостом ходу. Всё в порядке. Надеваю ему на «плечи» свёрнутую ленту, раскладываю витки по своим местам, пробую протолкнуть, не включая станка, отвёрткой – проталкивается. Включаю подачу ленты без опускания заточного круга – лента идёт! Наблюдаю за её движением в разных местах и регулирую высоты вилок подвески так, чтобы витки ленты в местах пересечений свободно расходились. Наконец, опускаю заточной круг в рабочее положение и первые искры впечатываются в свежую краску защитного кожуха.

Всё! Задачи больше нет, есть её решение. Из требуемых четырёх квадратных метров площади пола занят только один. Это если смотреть в плане, а по факту – пенёк, диаметром 320 миллиметров. Оказалось, что его даже можно не закреплять на полу, а оставить «мобильным», вдруг понадобится передвинуть.

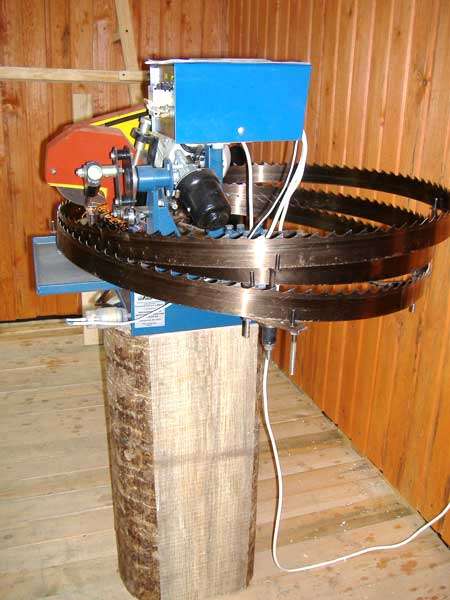

Заточка пильной ленты в свёрнутом виде на АЗУ – 02

Не буду описывать реакцию вернувшегося шефа. Похоже, по телефону его уже проинформировали о том, что «натворил наш Кулибин». Восторг был виден невооружённым глазом.

К моменту публикации этой статьи станок исправно и качественно затачивает пильные ленты уже четыре месяца. Выявились некоторые «минусы» описанного способа, например, сворачиваемая лента, может принять две устойчивых и мало отличимых «на глаз» формы. Зависит этот эффект исключительно от манипуляций при сворачивании. Не вдаваясь в подробности, поясню так: если левая рука «уходит» под правую – получается то, что нужно для реализованной на станке системы подвески ленты, иначе – настройку «канделябров» по высоте нужно зеркально отразить. Вначале это вызвало некоторое замешательство, но когда понял в чём дело, то просто стал «правильно» сворачивать ленту, и всё.

* * *

Заканчивая описание этой истории, считаю своим долгом выразить искреннюю признательность Владимиру Герасимову за своевременное «заземление» и массу ценных советов по корректуре текста.

А также за предоставленную («из семейного фотоальбома») иллюстрацию.

А так же за копию не реализованного на практике американского патента 4,238,977 от 16 декабря 1980 года, описывающего теоретический вариант заточки ленточной пилы в свёрнутом виде, но при вертикальном положении витков.
