ПРЕДИСЛОВИЕ КАФЕДРЫ ПРОГНОЗОВ

Добрый день, уважаемые читатели!

Сегодняшний материал посвящён годовщине вручения Нобелевской премии Джеку Килби за создание микрочипов или БИС. (декабрь 2000ого года)

Идею «…всю электронику можно собрать в виде единого блока..» высказал Джефф Даммер в начале 50 ых. В 1956 первые опыты Даммера получились неудачными, но в 1959 Килби удалось сделать первую работающую микросхему.

Обратите внимание на то, что для Истории более значимым оказывается не тот, кто «предугадал», а тот, кто «реально сделал». Приведу пример.

Мы все знаем о существовании знаменитых револьверов и пистолетов «системы Кольт», но не многие знают, что автором этих конструкций был Джон Пирсон, а многих последующих улучшений Элиш К. Рут, который вдобавок ко всему сумел организовать очень передовое оружейное предприятие по смыслу похожее на конвейерную систему.

Но именно талант Кольта как организатора и выдающегося промоутера оставил в истории и памяти обыкновенных людей его имя.

Я не случайно сопоставил два знаковых для истории техники имени: Джека Килби и Сэмюэля Кольта.

Схожесть этих судеб не только в том, что оба сумели СДЕЛАТЬ то, что получило широчайшее распространение по всему миру. Также схожесть не только в том, что оба изобретателя получили огромную финансовую поддержку от военных программ. В случае с Кольтом в этом нет ничего удивительного, потому что он производил и продавал оружие, а в случае с Килби это понимание можно получить только через цепочку: «электроника – связь – война».

Оба этих имени можно связать с ещё одним обстоятельством: ОБА выдающихся изобретателя вольно или невольно своей творческой деятельностью оказались в русле проявления тренда, который хорошо известен в ЗРТС и называется «точка – линия – плоскость - объём» и ещё и по этой причине были успешны.

В числе новшеств, связанных с развитием конструкций револьверов Кольт запатентовал коническую пулю (состояние «линия») тогда как пули в существующих револьверных системах были сферическими (состояние «точка»).

Общей бедой всех револьверных систем был прорыв пороховых газов в зоне контакта барабана и ствола, и коническая пуля этот недостаток устраняла ещё до появления унитарного патрона.

Джек Килби, разделяя идею Даммера об объединении всех элементов электроники в некий моноблок, тоже воспользовался попутным ветром тренда «точка – линия – плоскость – объём».

Однако как правильно интерпретировать переход от ламповых транзисторов к полупроводниковым чипам, пользуясь этой последовательностью сказать не очень просто.

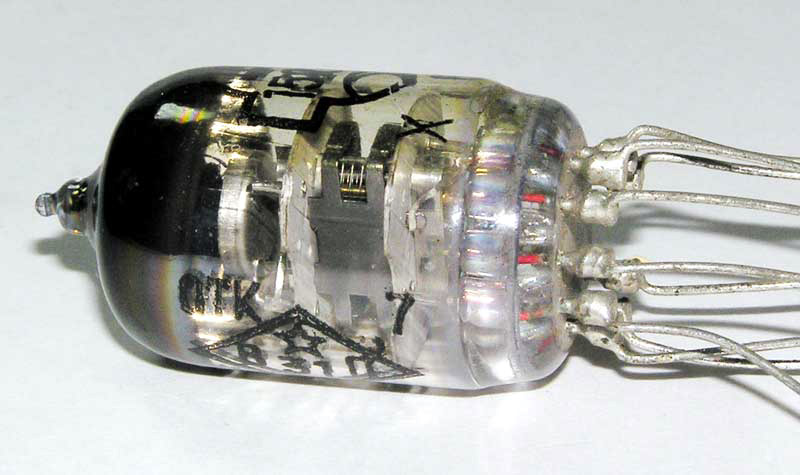

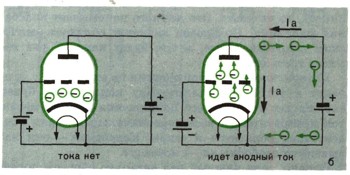

Управление движением электронов в ламповом транзисторе занимается сетка, то есть «движение вещества» – трёхмерное (состояние «объём»).


Изображения с http://www.claw.ru/a-tehno/kinder/0330.htm

В чипе все элементы упакованы в один кристалл. Получается, что можно его интерпретировать как «точку» после состояния «объем»? До сих пор мы в наших моделях рассматривали только движение или вдоль силовой линии тренда или наоборот. Смотрите работы А.Любомирского или В.Петрова.

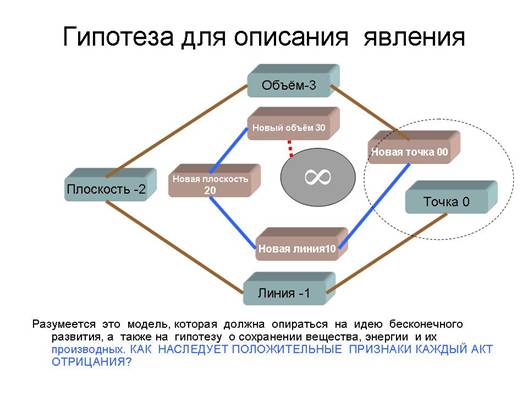

Может быть, чипы это новый виток в развитии этого тренда и можно высказать гипотезу о том, что привычный нам тренд нужно рассматривать по другому: в виде последовательности Точка – линия – плоскость – объём – «новая точка», которую я изобразил в виде такого рисунка?

Гипотезы высказывают для того, чтобы получить новые способы объяснять происходящее, а следовательно, предсказывать будущие конструктивные решения, определив границы применимости созданных моделей.

Проиллюстрировать эту гипотезу в дополнение к сегодняшнему материалу можно примером из совсем уж далёкой к электронике области: развитием технологий тушения возгораний.

При тушении возгораний огнетушащее вещество подаётся или в виде струи (вода, порошок) ( можно интерпретировать как «точка- линия») или

в виде пены ( состояние «плоскость- объём») или производится объёмное тушение хладонами, углекислым газом, аргоном, водяным паром, продуктами горения, например топлива в реактивных двигателях (можно интерпретировать и как «объём», и как «линию»)

Однако, если предположить справедливость модели спирального развития техники, то образ поисков будет ориентирован на состояние «новая точка».

Возникает вопрос для поисков: как может выглядеть «новая точка» для технологий пожаротушения.

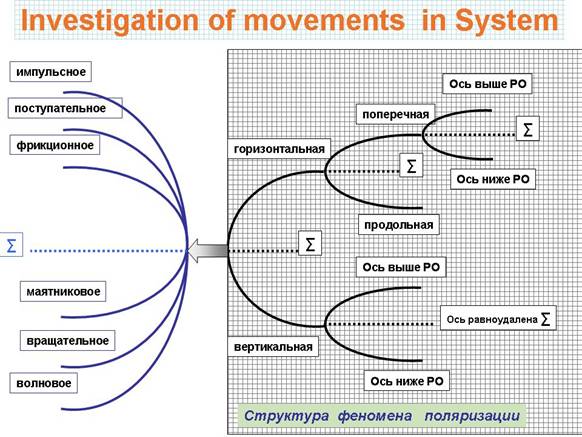

Во всех описанных технологиях тушения движение вещества РО является поступательным. Наиболее естественный путь в рассуждениях может быть такой:

Можно предположить, что тип движения в новой системе будет и поступательным и вращательным одновременно.

Импульсное и волновое тоже вполне вероятны.

Поступательное движение + вращательное движение + импульсное + волновое»

Таков поисковый портрет новой системы.

На такой «эволюционный фоторобот» больше всего подходит вихревое кольцо

. ( картинка из статьи Р.Вуда)

Используем поисковые слова «пожар, вихревые кольца» и без особого труда находим подтверждающую информацию: статья Б.А.Луговцова о тушении возгораний вихревыми кольцами.

Вернёмся к сегодняшнему материалу по новейшей истории электроники.

Специалисты в области электроники утверждают, что естественно- научные пределы в развитии комплектующих ещё не исчерпаны. Сегодня для работы чипа нужно примерно 1000 электронов, а молекулярная микро электроника будет требовать 100 или меньше…

Как знать?

Необходимы специализированные ЗРТС исследования, а для этого нужны и новые гипотезы и новые модели.

Уверен, что кто-то из наших читателей их обязательно создаст и станет новым Делателем будущей техники.

Приятного чтения.

Ведущий рубрики Кафедра Прогнозов,

Юрий Даниловский.

«Микросхема, которую построил Джек»

Валерий Шевченко опубликовано 3 октября 2008г.

Жарким летом 1958 г. в рабочем лабораторном журнале Джека Килби, молодого сотрудника Texas Instruments, появилась историческая запись, которая открыла новую эпоху в электронике. Много лет спустя в своей Нобелевской лекции он говорил: «24 июля 1958 г. я сформулировал "идею монолита" (the Monolithic Idea), как ее в дальнейшем стали называть. В этой записи утверждалось, что элементы схемы, такие как резисторы, конденсаторы, распределенные конденсаторы и транзисторы, могут быть интегрированы в одну микросхему при условии, что они будут сделаны из одного материала. Успехи интегральной электроники последующих сорока лет значительно превзошли все, что было достигнуто ранее, на протяжении 400 лет, прошедших после того, как Вильям Гильберт впервые употребил слово "электричество"».

У меня было ощущение, что транзистор
указывает путь в будущее, и я хотел в этом участвовать.

Дж. С. Килби (Нобелевская лекция,
Стокгольм, 8 декабря 2000 г.)

Джек С. Килби

Джек Килби родился в 1923 г. в городке Грейт-Бенд (штат Канзас), получившем свое название потому, что был построен в середине штата – там, где река Арканзас делает крутой поворот. Его отец был управляющим небольшой электростанции, клиенты которой жили в малонаселенной сельской западной части штата Канзас. Однажды сильная зимняя буря повалила много столбов, несущих телефонные провода и линии электропередачи, и отец, воспользовавшись радиолюбительской связью, установил контакт с районами, оставшимися без телефона и электричества. В то время еще школьник, Джек Килби был поражен тем, какой замечательной вещью является радиосвязь. Этот случай пробудил его интерес к электронике, и тогда же он осознал, что это именно та область деятельности, которой ему хотелось бы заниматься.

После средней школы Килби изучал электротехнику в Иллинойском университете, посещал также лекции по электровакуумным приборам и радиофизике.

Университет он закончил в 1947 г. — за год до того, как компания Bell Labs объявила об изобретении транзистора. Следуя своим интересам, сформировавшимся еще в Грейт-Бенд, поступил на предприятие в Милуоки (штат Висконсин), изготовляющее детали для радиоприемников, телевизоров и слуховых аппаратов. В Висконсинском университете получил степень магистра по специальности «электротехника».

В 1958 г. Килби переехал в Даллас (штат Техас) и устроился в корпорацию Texas Instruments, где ему поручили работу по миниатюризации электронных устройств. Здесь он и сделал свое гениальное изобретение.

«В начале 1950-х годов, – отмечал Килби в Нобелевской лекции, – англичанин Джефф Даммер (Geoff Dummer) из Royal Radar Establishment выдвинул идею, что всю электронику можно собрать в виде единого блока. При этом говорилось об использовании слоев, работающих в качестве усилителя, сопротивления и т. п. Электрические соединения можно было бы тогда реализовать простым вырезанием площадок в различных слоях. Предложение было замечательное, однако Даммер не указал способа, как все это сделать.

В 1956 г. Даммер подписал небольшой контракт с некой британской фирмой на создание подобного устройства, но у них ничего не получилось – в частности, потому, что они работали с технологией транзисторов на p-n-переходе и затем пытались связать различные слои.

Хотя Даммер потерпел неудачу, он был на правильном пути. Объемное сопротивление самого полупроводника и емкость p-n-перехода внутри него можно было скомбинировать с транзисторами и создать завершенную схему из одного и того же материала. Моя заслуга в том, что я взял эту идею и превратил ее в реальность».

Первая работающая микросхема (рис. 1) представляла собой генератор с фазовым сдвигом – популярный в то время объект для демонстрации функционирования линейных схем.

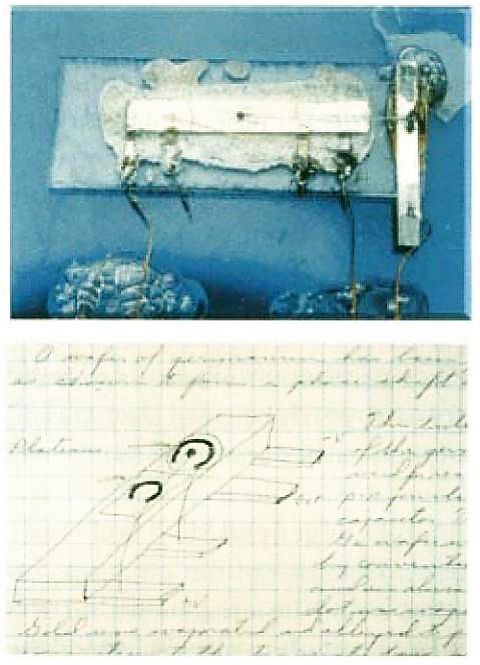

Рис.1. Первая микросхема и ее описание в рабочем журнале Дж. Килби

Вот как Дж. Килби описал процесс создания первой микросхемы: «Техники Пат Харбрехт (Pat Harbrecht) и Том Ярган (Том Yeargan) разрезали пластины на бруски размером приблизительно 0,12×0,4". Соединение с объемными резисторами обеспечивалось металлическими контактами, припаянными к задней стороне брусков. Парафин наносился вручную, чтобы закрыть мезаструктуры: одну для транзистора и другую, бóльшую, – для области с диффузионным распределением примесей, образующей распределенную резистивно-емкостную цепочку.

12 сентября 1958 г. завершилось изготовление первых трех генераторов этого типа. Когда было приложено напряжение, в первом из контуров возникла генерация на частоте 1,3 МГц.

Я быстро набросал конструкцию триггерной схемы, все элементы которой должны были выполняться из кремния. Резисторы использовали объемное сопротивление кремния, а конденсаторами служили емкости р-n-переходов.

Аналогичным способом был изготовлен триггер. Его испытания прошли 19 сентября».

В октябре команда Килби приступила к разработке новой, германиевой интегральной триггерной схемы. «Это была первая схема, – вспоминает Килби, – создаваемая "с нуля", полностью в одном куске полупроводника. Были использованы объемные резисторы, конденсаторы на р-n-переходах и мезатранзисторы. Изготовление первых работающих образцов завершилось в начале 1959 г., и уже в марте они были представлены на публичной презентации идеологии "монолитных твердотельных схем".

Сейчас в это трудно поверить, но в 1959 г., когда мы начали пропагандировать свои достижения, а компания Fairchild рекламировала нововведения Нойса, эти идеи весьма активно критиковались.

Имелось три главных возражения. Например, считалось, что практический выход пригодных изделий будет столь низким, что новая технология никогда не принесет выгоды (надо помнить, что в то время должным образом работали менее 10% всех изготовляемых транзисторов). Другая группа утверждала, что мы используем неподходящие материалы, поскольку лучшие резисторы и конденсаторы делались тогда отнюдь не из полупроводников. Кроме того, истинные "транзисторщики" не хотели видеть на микросхеме свои элегантные устройства вперемешку с остальной "дребеденью". Эти сомнения было трудно оспаривать, так как по сути своей они являлись обоснованными. Наконец, многие сотрудники больших компаний полагали, что если полупроводниковая технология окажется успешной, то проектировщики схем во всем мире останутся без дела. В действительности, конечно, занятость проектировщиков с течением времени только возрастала, но их работа стала совсем другой, чем в эпоху транзисторов».

Даже такой гигант транзисторных технологий, как Джек Мортон (Jack Morton) – вице-президент отдела электронной техники в Bell Labs (в Мюррэй Хилл, Нью-Джерси), под руководством которого сотрудникам лаборатории удалось превратить транзистор из многообещающего опытного образца в надежный товарный продукт, – был активным противником разработки и внедрения микросхем («Bell Labs: упущенная возможность, или Роль личности в технологии»).

Он недооценил потенциал микрокристаллов и БИС (больших интегральных схем) и был убежден в «тирании больших чисел», полагая, что с ростом количества транзисторов на кристалле процент выхода годных интегральных микросхем станет неприемлемо низким. По его мнению, даже при том, что каждый отдельный компонент (чаще всего транзистор) мог бы производиться с выходом 99%, это число следует умножить на количество компонентов в интегральной схеме, что должно привести к неприемлемо низкому выходу работающих микросхем. «Это эффект множества яиц: чем больше вы их накладываете в корзину чипа, тем вероятнее, что он будет плохой». И надежность страдала бы также, думал Мортон. А поскольку он занимал высокий пост (в 1958 г. стал вице-президентом компании), то в начале 1960-х его мнение определяло направление исследований в Bell Labs.

Однако военные программы этого периода – подготовка полета космического корабля «Аполлон» на Луну и создание ракеты «Минитмен» — значительно ускорили разработки микросхем. С 1964 г. интегральные схемы стали использовать и в коммерческих изделиях. Килби и возглавляемая им группа создали также на основе этой технологии первую в мире военную систему и первый компьютер.

Если простейшие чипы состояли из десятка элементов, то к 1970 г. микросхемы включали до 10 тыс. элементов, а после 50 лет развития, сегодня – свыше десяти миллиардов.

Этот прогресс сопровождался также быстрым удешевлением электронных устройств: если в 1958 г. один транзистор стоил около $10, то сегодня приблизительно за ту же цену можно купить микросхему с более чем ста миллионами транзисторов.

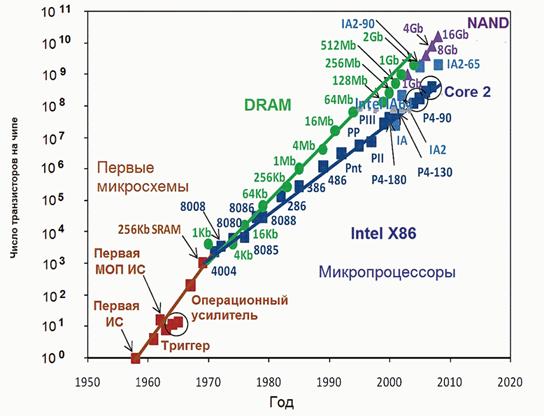

Рис. 2. Закон Мура – экспоненциальное увеличение со временем числа транзисторов на одном кристалле

На экспоненциальный характер развития микроэлектроники (рис. 2) обратил внимание Гордон Мур. В 1965 г. он, тогда директор отдела исследований и развития в фирме Fairchild Semiconductor, а затем один из основателей Intel, написал для журнала Electronics статью «Втискивая еще больше компонентов в интегральные схемы». В статье Мур отметил, что количество транзисторов на чипе при минимальной их стоимости за год возрастает примерно вдвое. Это наблюдение стало известно как закон Мура. Позже закон был исправлен: число компонентов на ИС удваивается каждые 18–24 месяца.

В 1975 г. была опубликована вторая статья Мура – «Прогресс в цифровой интегральной электронике», рассматривающая достижения прошедших десяти лет. Теперь он анализировал уже вышедшие на рынок ИС. Оказалось, что число транзисторов в них действительно примерно удваивалось каждый год! Многие исследователи проверяли закон Мура и пришли к выводу, что период удвоения различен для разных параметров. Так, для микропроцессоров без учета кэш-памяти он составляет примерно 2 года и 3 месяца, а с учетом – 2 года. Плотность транзисторов на кристалле и производительность микропроцессоров возрастает вдвое каждые 20 месяцев, а тактовая частота – за 2 года и 1 месяц. Прогнозы аналитиков предусматривают качественное изменение электронных компонентов в силу достижения естественных физических пределов стандартными технологиями уже в обозримом будущем (рис. 3).

Рис. 3. История и прогноз развития компонентов микроэлектроники Semiconductor Industry Association (SIA)

Например, сегодня для включения/выключения транзистора нужно приблизительно 1000 электронов. Ожидается, что к 2010 г. на эту же операцию их потребуется всего сто. Если этого и не произойдет, то просто в результате дальнейшей миниатюризации можно предсказать уменьшение количества необходимых электронов на транзистор до десяти к 2010 г. и до одного – к 2020 г. Это значение и будет естественным физическим пределом.

Ряд подходов для преодоления подобных ограничений предполагает использование, среди прочего, квантовых компьютеров и молекулярных переключателей. Многие считают, что с достижением этих нанометровых масштабов химически созданные структуры заменят нынешние рисованные и вытравленные.

Специалисты в области технологии единогласно причисляют Джека Килби к когорте великих новаторов-изобретателей. За свою жизнь он получил две самые престижные награды США: в 1970 г. – Национальную научную медаль и в 1982 г. был занесен в списки американского Национального зала славы исследователей, наряду с Фордом, Эдисоном и братьями Райт, а также был удостоен Нобелевской премии в 2000 г.

Высоко отзывался о работах Джека Килби вице-президент фирмы Texas Instruments Фил Риттер: «Мы – не только наша компания, но и все общество – в неоплатном долгу перед ним и его изобретениями. Мы с благодарностью вспоминаем всю его жизнь».

Изобретением монолитной интегральной схемы – микрочипа – Килби заложил концептуальный и технический фундамент для широчайшей области современной микроэлектроники. От его первой простой схемы, которую он создал, работая в ТІ в 1958 г., начал развиваться мировой рынок интегральных схем, объем продаж которого в 2006 г. достиг 210 млрд долл., а вместе с конечным оборудованием – 1402 млрд.

Джек Килби умер в 2005 г. Благодарные потомки планируют установить в городе Грейт-Бенд, где он родился, на площади, уже носящей его имя, монумент «Дар», проект которого разработал местный скульптор Чет Кейл (Chet Cаle) (рис. 4).

Рис. 4. Проект монумента «Дар» Джеку Килби – уроженцу и почетному гражданину города Грейт-Бенд (штат Канзас), чье изобретение изменило мир

Проект включает три бронзовые фигуры, выполненные в масштабе 1,25 к реальным размерам. Фигура Килби высотой приблизительно 2,44 м будет стоять на цилиндрическом каменном основании. В руке он держит микрочип, который дарит мальчику. Справа от Килби маленькая девочка нетерпеливо протягивает руку к своему старшему компаньону, а другой указывает в направлении звезд. Идея скульптуры – передача знания одним поколением следующему, что и символизирует микрочип в руке Килби.

Проектная стоимость монумента – около 400 тыс. долл. Общественность активно включилась в сбор средств, а недавно один из спонсоров, пожелавший остаться неизвестным, перевел на счет комитета по созданию памятника 150 тыс. долл.

ЮМОРИСТИЧЕСКОЕ ПОСЛЕСЛОВИЕ КП

· ЖК телевизоры очень опасны!

Как показали последние научные исследования, производство ЖК-панелей и полупроводников может нанести окружающей среде гораздо более серьезный вред, чем углекислый газ, выбросы которого стараются сократить первым делом.

По словам ученых, газ, который выбрасывается в результате изготовления жидких кристаллов и микросхем, в 17 тысяч раз опаснее углекислого газа. Источник

http://fun-news.ru/blog/2008/08/17/warning-lcd-tv/

ТАКОВА ДИАЛЕКТИКА ИННОВАТИКИ J
