Анализ обусловленности взаимодействий как системообразующий подход при исследовании ситуаций и систем

Б.М.Аксельрод, Россия, Санкт-Петербург

Аннотация.

Предложенный автором ранее метод анализа и синтеза ситуаций и систем на основе построения схемы обусловленности взаимодействий (СОВ) предлагается рассматривать как метод, который:

С одной стороны, объединяет ряд специфических методов - функциональный анализ (ФА), причинно-следственный анализ (ПСА) и потоковый анализ (ПА). Часто с помощью СОВ анализ можно провести с достаточной глубиной для того, чтобы применение этих трех методов по отдельности уже не понадобилось.

С другой стороны, СОВ создает предпосылки для целенаправленного использования как указанных, так и других специфических методов

В целом, его можно считать системообразующим:

Метод собственно является обобщенной системой анализа, то есть моделирования ТС и формирования ее динамического образа в мозгу решателя

Подсказывает систему использования других методик, если решение проблем не было достигнуто с помощью СОВ.

Изобретательская ситуация, концептуальное проектирование, системный анализ

1. КРАТКАЯ ИНФОРМАЦИЯ О СОВ

1.1. Что такое СОВ?

В ряде работ [1, 2, 3, 4, 5] были развиты основы универсальной методики анализа ситуаций и постановки задач.

Первоначально [1, 4, 5] методика разрабатывалась как усовершенствованный ФСА с единым подходом к анализу конструкций и технологий. В первом варианте была поставлена и достигнута цель устранения ряда недостатков общепринятого ФСА [6, 7, 8].

Основные достижения первой версии подхода:

- разработан понятийный аппарат, позволивший разработать новую систему ранжирования функций, причем эта система - универсальна для всех типов ТС.

- разработаны обобщенные правила свертывания элементов модели и правила выбора элементов для свертывания

- получен целый ряд методических сверхэффектов, которые вывели разработанный подход далеко за рамки первоначально поставленных целей.

В 2005-2006 гг. [2, 3] была опубликована другая версия, во многом упрощенная. Уточнена суть модели: мы теперь говорим не о функциональной модели, а о модели связей между действиями (взаимодействиями). В ней введены новые понятия и изменены правила строгого ранжирования. При этом сохранена общая идеология, обеспечивающая универсальность подхода к ТС различных типов. Соответственно, для новой версии выполняются все те же методические сверхэффекты, обусловленные этой идеологией.

Каждая из этих альтернативных версий имеет свои достоинства и недостатки, и предполагается в дальнейшем синтезировать интегральный подход на их базе.

Тема же настоящей работы - сообщить о продвижении в развитии метода, достигнутом на сегодняшний день.

1.2. СОВ как система "свернутого" анализа ТС

1. В [2, 3] уже было указано, что при использовании новой версии обычно оказывается избыточным проведение функционального анализа (ФА).

2. С позиции нового видения, СОВ-подход позволяет органично дополнять проблемные фрагменты СОВ сопряженными звеньями причинно-следственных эффектов. В конечном итоге, это приводит также и к "свертыванию" отдельного анализа причинно-следственных цепочек нежелательных эффектов (ПСЦ НЭ) для ТС в целом.

3. Кроме того, потоковый анализ требуется только в случаях, когда необходим конкретный расчет каких-либо потоков.

4. Еще одним серьезным методическим продвижением стало понимание того, что СОВ-моделирование может задавать всю систему дальнейшего анализа ситуации и синтеза решений. Другими словами, применение СОВ-подхода на начальной стадии проекта позволяет далее наиболее эффективно использовать различные аналитические и решательные инструменты.

В итоге, СОВ-подход позволяет существенно сократить трудозатраты без потери качества выполнения проекта.

1.3. Цель данной работы

Настоящая работа демонстрирует, что СОВ-метод - это не только метод анализа ситуаций и систем. Это - систематический подход к ведению проектов, который позволяет организовать процесс анализа ТС, постановки проблем и синтеза решений в целом, в том числе с использованием других методик.

1.4. Структура статьи

Сначала рассмотрим пример, который позволит:

Вспомнить основные принципы СОВ-подхода;

Получить, с помощью этого подхода, постановки ключевых задач, и при этом

Выделить некоторые из характерных черт метода.

Затем будут развиты основные положения, подкрепляющие тезисы, выдвинутые в начале статьи.

В настоящей работе пример будет доведен до постановки ключевых задач. Получение решений методом синтеза симбиозных систем с применением метода APOS будет представлено на этой же конференции в [13].

2. Проект "Совершенствование WLAN (беспроводной локальной компьютерной сети)"

2.1. Исходные условия.

Локальная сеть предназначена для обмена информацией между компьютерами в реальном времени. Беспроводная сеть обеспечивает связь между компьютерами посредством ВЧ электромагнитного поля, несущего информационный сигнал. Структура сети представлена на Рис.1.

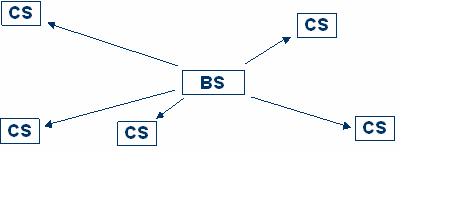

Рис.1. Беспроводная локальная компьютерная сеть. BS - базовая станция, CS - клиентские станции (компьютеры, принтеры и т.п.).

Качество информационного сигнала, принимаемого клиентскими станциями, должно быть достаточно высоким для надежной работы системы.

Требуется обеспечить (все это получается недостаточно хорошо в сочетании):

1. Качество связи с каждым клиентом из множества при

2. Высоком отношении мощности сигнала к шуму (С/Ш),

3. Высокой скорости передачи и

4. Низкой мощности излучения.

Цель проекта: необходимо определить узел, наиболее перспективный для модернизации в свете указанных проблем, и предложить соответствующие решения.

Очевидно, что построение функциональной модели WLAN - процесс очень трудоемкий. Еще больше времени и труда займет построение ПСЦ, связанных с влиянием различных факторов на скорость передачи данных и отношение сигнал/шум. И действительно ли инструментальны получающиеся "простыни" моделей и схем?

Применим СОВ-подход для эффективного анализа ситуации.

2.2. Построение СОВ

Соответствующая СОВ представлена на рис.2. Элементы схемы - взаимодействия - проранжированы по правилам [2] (В настоящей работе принято несколько другое правило расстановки цифровых под-индексов, в соответствии со следующим примечанием. Но суть ранжирования не изменена).. Ранг принципиального действия получили только два: "Формирование импульсов информационного сигнала" при передаче и "Восстановление информационного сигнала" при приеме. (Действия (взаимодействия) могут быть следующих типов: принципиальные (P-действия), отвечающие функциональному принципу действия ТС (ФПД), пре-действия (p-действия) и после-действия (a-действия) - пре- и после- относительно "порождающих" их действий в причинно-следственном смысле, "естественные", то есть natural (n-действия), а также вредные (H-действия). Цифры после буквы показывают, сколько однородных действий идет подряд. Совокупное обозначение ранга показывает степень удаленности от P-действий, степень избыточности данного действия и его связь с вредными действиями.) Интересно, что процессы генерации ВЧ сигнала, излучения и распространения и т.д. не попали в число принципиальных действий (P-действий). На первый взгляд, это выглядит странно. Однако это полностью соответствует правильному применению критерия функционального принципа действия (ФПД) [2, 3].

Здесь необходимо разъяснение некоторых тонкостей, не освещенных ранее в [2, 3]. Прежде всего, при благоприятных условиях два компьютера способны к обмену информацией без проводного соединения, просто благодаря индукционному наведению сигнала одного компьютера на соответствующие цепи другого, даже без модуляции несущей высокой частотой. Это реально, хотя и выглядит экзотикой. Поэтому на ранг принципиальных действий уже не могут претендовать никакие действия, связанные с подготовкой сигнала к передаче. Кандидатами на получение этого ранга могли бы быть излучение, распространение волн и прием сигнала. Но в указанном "экстремальном" случае эти процессы происходят сами по себе, без специальных мер со стороны человека. Поэтому эти действия могут рассматриваться только как "естественно связанные с принципиальными действиями", то есть natural-действия, порожденные, в свою очередь, принципиальными действиями - "Формированием инфо-сигнала" и "Восстановлением инфо-сигнала".

Как мы видим, применение критерия ФПД иногда само по себе требует преодоления стереотипов.

Все остальные элементы схемы получили ранги в соответствии с правилами [2, 3]. Ограниченные рамки статьи не позволяют объяснить все тонкости.

2.3. Анализ СОВ

В данном примере не будем останавливаться на ряде нюансов ранжирования. Важно объяснить общую идеологию.

Проблемные элементы СОВ - кандидаты на первоочередное применение обобщенной процедуры свертывания - могут выбираться двумя путями:

на основе строгого ранжирования или

"по вектору сходимости" нескольких правил, включая использование результатов ранжирования.

Для данного примера можно сказать, что основные чисто технические проблемы следовало бы искать, начиная с "Формирования пакета данных", имеющего низший ранг, и действия "Модуляция: совмещение сигналов инфо, протокола и ВЧ", лежащего в начале цепочки не принципиальных действий. Если бы целью было выявление различных проблем, связанных с аппаратно-алгоритмическими недостатками технических решений, то определение этих взаимодействий как наиболее проблемных было бы оправдано.

Однако мы ищем проблемы системного уровня. Поэтому обратимся, прежде всего, к особенности данной СОВ. Сразу три действия подряд получили ранг "естественных", или natural-действий, связанных с принципиальными. Это - "Излучение", "Распространение радиоволн", "Преобразование поля в эл. ток". Ранг "natural" говорит о том, что сопутствующие им процессы, скорее всего, находятся под слабым техническим контролем. Особенно это относится к действию "Распространение радиоволн".

Примечание. В отличие от указанных natural-действий, остальные взаимодействия в системе реализовывались в результате тщательной разработки, как правило, именно для локальных сетей.

Схема на рис.2 хорошо иллюстрирует также тот факт, что СОВ практически отражает также и схему потоков в системе. Разумеется, это отражение получается на том же уровне, для которого построена сама СОВ. Далее мы увидим, как, по мере уточнения анализа, будет развиваться и видение потоков на приведенных схемах.

Итак, мы выделили наиболее перспективный элемент для дальнейшего анализа - действие "Распространение радиоволн", предположительно, наиболее проблемное, несмотря на неожиданность этого вывода.

2.4. Построение фрагмента СОВ+ПСЦЭ

Переходим к построению комбинированных фрагментов СОВ и ПСЦ различных явлений и эффектов (ПСЦЭ), связанных с проблемными [взаимо]действиями.

Алгоритм этого этапа следующий.

1. Выделяем участок СОВ с действиями, сопряженными с проблемным.

2. Выявляем все явления, эффекты, задаваемые условия, связанные с проблемным действием, которые могут влиять на целевые параметры - скорость передачи и отношение С/Ш.

3. Достраиваем выбранный фрагмент СОВ цепочками, связанными с этими явлениями и эффектами. В цепочки попадут не только нежелательные и вредные, но все влияющие факторы.

На рис. 3 представлен фрагмент СОВ, дополненный ПСЦЭ, для проблемного действия - "Распространения радиоволн" - в системе WLAN. Связи, ведущие к вредным взаимодействиям и нежелательным эффектам, показаны прерывистыми линиями.

2.5. Основные методические результаты построения фрагмента СОВ+ПСЦЭ

Данный пример наглядно иллюстрирует достоинства моделирования ТС построением фрагмента СОВ+ПСЦЭ.

1. Мы ясно видим контуры обратных связей от проблемных полезных действий через вредные и нежелательные эффекты к другим полезным действиям. Это, в частности, - прямой выход на противоречия.

В частности, из рис.3 четко видно, как эффекты, возникающие при распространении радиоволн, в сочетании с принципами обработки информации в локальной сети, усиливают противоречие между требованиями высокой скорости и высокого отношения сигнал/шум.

2. СОВ показывает взаимосвязь действий, эффектов и явлений во времени, и может также отражать временные характеристики своих элементов. Таким образом, мы имеем динамическую модель ТС.

3. Мы видим на одной схеме, в их взаимосвязи, проблемные полезные действия, вредные эффекты и условия, которые обусловливают их.

4. СОВ, особенно в сочетании с фрагментами ПСЦЭ, позволяет видеть также и систему потоков в ТС. При необходимости, их можно визуализировать на той же схеме,

Таким образом, мы имеем фрагмент системной модели ТС.

Эта системная модель - основание для эффективной постановки задач.

2.6. Постановка ключевых задач

Из фрагмента СОВ+ПСЦЭ (рис.3) следует постановка ключевой задачи: "Каким образом излучать (принимать) радиоволны для того, чтобы снизить НЭ, приводящие к снижению скорости передачи или снижению отношения С/Ш?"

Далее возможны два пути:

углублять анализ ПСЦЭ c выходом на более конкретные постановки проблем или

выполнить целевой проблемно-ориентированный поиск (APOS) (Известна методика функционально-ориентированного поиска решений (ФОП) [9], предназначенная для определенного вида поиска по аналогии. Однако приходится констатировать, что к настоящему времени гораздо более инструментальным является метод APOS [10, 11, 12]. Несмотря на то, что APOS появился позже ФОП в процессе совершенствования последнего, он представляется более эффективным методом, существенно раздвинувшим рамки парадигмы ФОП) с выходом на синтез симбиозной системы того или иного вида [13].

Первый подход не должен вызывать методических проблем, но он имеет свои недостатки (как и любой метод).

Второй подход - с использованием APOS - высоко алгоритмичен и часто оказывается эффективным. Он описан достаточно подробно в [10, 11, 12].

Построенная модель СОВ+ПСЦЭ уже подсказывает дополнительные критерии или признаки, которые могут помочь при поиске "аналогичных" решений в других ТС. Это - два единственных элемента блока ПСЦЭ на схеме рис.3, непосредственно связанные с проблемным действием "Излучение/прием радиоволн", на которые мы можем в принципе влиять в чисто техническом плане:

Всенаправленность излучения передающей части

Произвольность времени связи.

Можно рассматривать эти элементы - условия функционирования, свойства системы - в качестве ресурсов системы.

2.7. Что продемонстрировал пример

Рассмотренный пример продемонстрировал следующие важные вещи.

1. СОВ позволяет быстро выделить наиболее проблемные взаимодействия.

Интересно также, что удалось сразу, на первом же шаге анализа, взглянуть на систему нестандартно. Например, действия, связанные с излучением, распространением и приемом радиоволн, не получили ранга "принципиальных" для данной ТС. Это идет вразрез со стереотипами, так как все эти действия относятся к физическому принципу действия системы. Но мы сразу посмотрели на них критически. Этот сверхэффект метода был выявлен еще при подготовке первой публикации [1].

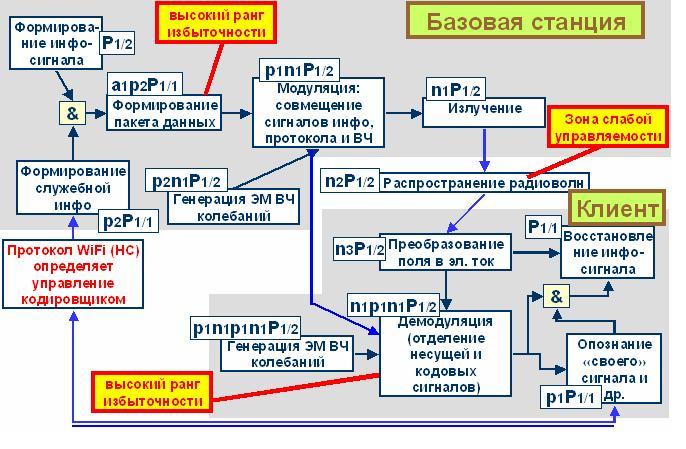

Рис.2. СОВ верхнего уровня для ТС "локальная компьютерная сеть"

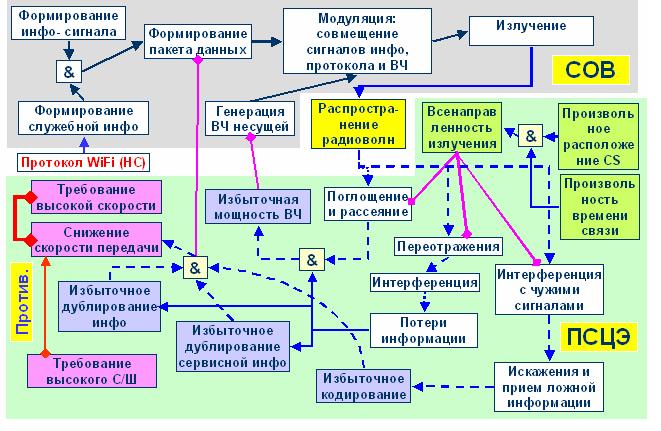

Рис.3. Фрагмент СОВ+ПСЦЭ для проблемного действия "Распространение радиоволн"

2. Фрагмент СОВ+ПСЦЭ обладает всеми основными атрибутами системной модели ТС [14]:

наглядная схема, в которой связаны полезные и вредные взаимодействия,

существенные факторы и условия функционирования ТС - полезные, вредные и нейтральные,

нежелательные эффекты,

контуры обратных связей

легкое понимание системы потоков в ТС, с возможностью их визуализации на той же схеме,

Вероятно, в настоящее время в ТРИЗ отсутствует другой метод системного моделирования, особенно с учетом универсальности приложения к конструкциям и технологиям.

3. Все указанные достоинства обеспечивают эффективный выход на ключевые проблемы и противоречия, позволяют сформулировать ключевые задачи.

3. ОБ ОРГАНИЗАЦИИ РАБОТЫ ПРИ КОНЦЕПТУАЛЬНОМ ПРОЕКТИРОВАНИИ

Существуют разные методы организации этапов выполнения проектов. Вероятно, наиболее продуманной следует считать схему (roadmap) [15], разработанную фирмами GEN3 Partners (Boston, MA, USA) и АЛГОРИТМ (Россия, Санкт-Петербург). Однако эта схема исходит из "классического" выполнения всех видов анализа по отдельности, затем применения всех решательных методов... В настоящей работе предлагается другой подход. Многие этапы "классической" системы свертываются, а направление движения задается результатами, полученными при анализе СОВ. При этом СОВ-roadmap может быть дополнена или усилена любым отдельным разделом, присутствующим в roadmap фирмы АЛГОРИТМ.

Почему можно утверждать, что СОВ-метод выполняет функции организации, формирования системы использования других инструментов?

Системообразующие возможности метода основаны на его аналитическом потенциале. Поэтому две эти стороны - аналитическую и системообразующую - довольно трудно разграничить. Однако попытаемся.

4. СОВ как система динамического моделирования

Рассмотрим первое положение из вынесенных в аннотацию:

Метод является обобщенной системой анализа, то есть моделирования ТС и формирования ее динамического образа в мозгу решателя

Как уже было сказано, в будущем планируется опубликовать интегральную методику, объединяющую версии [1, 2, 3]. Сейчас можно просто резюмировать основные аналитические результаты.

4.1. Связь метода СОВ с системой ТРИЗ+ФСА; соотношение их аналитических возможностей

СОВ - это структура взаимосвязей, которая по содержанию гарантированно включает в себя все функциональные взаимосвязи, одновременно с этим четко отражая структурную организацию системы. Потоки легко прослеживаются в связях между действиями (взаимодействиями). Поэтому СОВ гарантированно отображает содержание структурного анализа (СА), функциональной модели (ФМ), потокового анализа (ПА).

В опубликованных к настоящему времени основных работах по СОВ-анализу [1, 2, 3] не рассматривался аспект стоимостного анализа. Однако соответствующий раздел может быть без особого труда добавлен в СОВ-анализ, если это требуется в конкретном проекте. Это - также одна из вероятных тем следующих публикаций по СОВ.

Следовательно, правильный СОВ-анализ дает всю ту информацию, все те выводы и гипотезы, все те постановки задач, которые способна дать общепринятая система ТРИЗ+ФСА [6, 7, 8].

4.2. Связь метода СОВ с ПА; соотношение их аналитических возможностей

Потоковый анализ исследует преобразование потоков веществ или полей, их ветвление, потери или генерацию. Все эти изменения потоков происходят в результате каких-то действий (взаимодействий). Именно поэтому СОВ как структура связей между взаимодействиями естественным образом отражает также и изменения потоков. В частности, на рис.2 и 3 эти изменения можно легко увидеть и, при желании, также нанести на схему.

В [1] вводятся понятия "потока главного продукта" и "потока по цели", которые активно используются при ранжировании в этой версии СОВ. Выше уже было сказано о планирующемся объединении двух версий, изложенных в [1] и [2].

Таким образом, на качественном уровне - на уровне отображения изменений потоков - СОВ обеспечивает также и результаты потокового анализа.

Другое дело, когда требуется количественная оценка изменений потоков. В этих случаях необходимо выполнить расчеты, как это принято при инженерном проектировании. СОВ, равно как и любое моделирование потоков без численных оценок, не может заменить такой анализ. Но для демонстрации полученных результатов не обязательна отдельная потоковая модель; можно показывать потоки непосредственно на СОВ.

4.3. СОВ и постановка задач на свертывание. Правила обобщенного свертывания

К настоящему моменту правила свертывания получили дальнейшее развитие по сравнению с представленным в [2, 3] и теперь выглядят следующим образом (изменения выделены жирным и подчеркнуты):

Данное действие можно исключить, если:

а) исключить действие, "порождающее" его;

a1) исключить следующее "порождающее" действие по цепочке обусловленности связей в направлении к P-действию; и т.д.

б) вынудить причину, "порождающее" данное действие, не порождать его: 1). ликвидировать причину существования/появления данного действия, 2). убрать влияние этой причины на данное действие, 3). нейтрализовать эту причину введением нового взаимодействия

б1) выполнить то же самое с другой причиной, связанной со следующим "порождающим" действием по цепочке обусловленности связей в направлении к P-действию; и т.д. в этом направлении

в) вынудить само "порождающее" действие обеспечить результат данного действия;

в1) вынудить к тому же следующее "порождающее" действие по цепочке обусловленности связей в направлении к P-действию; и т.д.

Пункты а, б, в – приоритетные (в порядке убывания приоритета). К ним можно добавить два дополнительных пункта:

г) скомпенсировать причину существования/появления данного действия (не убирая ее),

д) результат данного действия получить из другого действия, отстоящего по цепочке обусловленности связей дальше от P-действия, чем данное:

- в интервале времени функционирования данного элемента;

- на предшествующем отрезке времени;

- на последующем отрезке времени.

Замечание 1. Следует обратить особое внимание на то, что в формулировку органично вошло предложение "нейтрализовать эту причину [проблему] введением нового взаимодействия" (п.б). Фактически, этим открывается широкая дверь в область синтеза новых элементов системы, не выходя из логики свертывания.

Замечание 2. Очевидно, что под действие предложений на свертывание подпадают не только взаимодействия, но, по логике, и их участники - объекты и субъекты действий, а также факторы и условия, сопряженные с ними.

В [2] показано, что новая обобщенная формулировка правил свертывания имеет следующий ряд преимуществ:

1. Она универсальна и при этом, по мнению автора, сочетает большую обобщенность с большей инструментальностью. Кроме того, она отражает некоторые постановки задач, не попадавшие непосредственно в прежнюю формулировку свертывания (типа «объекта/субъекта нет, а действие выполняется».)

2. Задача на свертывание ставится относительно взаимодействия. Поэтому решателю легче выбирать эффективное решение, исходя из конкретики ситуации – ограничений ситуации, свойств и параметров объекта и субъекта. При этом большую роль играет владение системным оператором. Настоящий подход стимулирует многоэкранное мышление.

3. Предлагаемые правила свертывания часто позволяют сформулировать конкретную задачу сразу, с учетом визуально показанных на СОВ причинных и других связей. Эти наглядные связи помогают использовать системный оператор: ·

«Включается» видение надсистемы и подсистемы – за счет гибкости расширенных формулировок действий (см. примеры) ·

«Включается» видение изменений системы во времени, и др.

4. Инструментальность этих правил повышается также благодаря указаниям о направлении переформулирования задачи вдоль цепочки связей по обусловленности относительно P-действия.

5. Формулировки новой системы с использованием понятий причинности и обусловленности принципиально и шире, и точнее прежних.

Например, сравним прежнюю формулировку ([2, 3], п.4.3.4б) для исправляющих операций - "операция, создавшая объект функции, перестает его создавать", - с одной стороны, и соответствующую ей формулировку предлагаемой системы (п.б) в случае анализа техпроцесса - "вынудить "порождающую" операцию не создавать причину появления данной операции", - с другой стороны. Новая формулировка шире и точнее:

- она относится не только к исправляющим операциям;

- решатель сразу ориентирован на причинные связи;

- под "причину", которую мы хотим ликвидировать, подпадает не только объект данной функции, созданный "порождающей" операцией, но и, например, его взаимодействия с другими объектами (полями).

6. Предлагаемая система правил свертывания инвариантна относительно выбора субъекта и объекта взаимодействия.

В свете сказанного предлагаемый подход, который можно назвать "обобщенное свертывание", приобретает качественно новые черты. Его последовательное применение можно рассматривать как реальный алгоритм многоэкранного мышления.

Обобщенная формулировка свертывания в явном виде предполагает и ликвидацию элементов ТС, и введение новых элементов. К логике и возможностям прежней формулировки [2, 3] добавляются новые логика и возможности. Так как теперь правила свертывания предполагают не только элементы конструкций и операции, но и объекты и субъекты действий, а также факторы и условия, сопряженные с ними. По сути, в подход "обобщенное свертывание" входит и синтез новых взаимодействий, то есть синтез систем.

4.4. Связь метода СОВ с анализом ПСЦ НЭ. Соотношение их возможностей

СОВ-подход, не отрицая возможность построения ПСЦ НЭ в любом требуемом объеме, оптимизирует применение этого вида анализа. Предлагается сначала определить проблемные элементы СОВ-модели, затем построить ПСЦ эффектов и явлений, связанных с ними (и не только нежелательных!). Полученные фрагменты СОВ+ПСЦЭ являются качественно новой разновидностью модели. Они позволяют существенно облегчить процесс анализа за счет целого ряда факторов, стимулирующих мышление решателя:

- взаимоувязанная система полезных целевых, сопутствующих и вредных действий и факторов, связанных с конкретным целевым НЭ

- цепочечный характер схемы

- отображение контуров ОС

- выявление мест плохого согласования между "соседними" действиями

- последовательный переход от блочного к более детальному анализу и др.

4.5. Динамический характер СОВ

Легко показать, что формируемая СОВ-методом модель динамична, хорошо соответствует реальной динамике поведения рассматриваемой ТС.

1. Это напрямую связано с причинно-обусловленной последовательностью связей в СОВ. Она обеспечивает:

временную обусловленность. Например, временная последовательность всегда выполняется в отношении всех n-действий; также часто это относится и к P-действиям. Это также однозначно справедливо для всех pre- и after- действий, если речь идет о техпроцессе или о конструкции, реализующей какой-то процесс, будь то зубная щетка, двигатель или информационная система.

логическую обусловленность. Даже если речь идет о статических конструкциях или ситуациях, СОВ-модель отражает динамику логических связей между элементами ТС. Наиболее очевидный психологический результат для решателя – простота мысленных переходов от статических ситуаций к динамическим. Есть и другие эффекты.

2. Это также напрямую связано с характером элементов этой модели. Элементы модели СОВ, то есть взаимодействия,

- принципиально имеют характеристику длительности совершения (протекания, выполнения). Эта длительность может быть практически нулевой (взаимодействия через э-м поля) или равняться длительности всего рассматриваемого процесса (вытекание отбеливателя из каппы…).

– несут информацию о времени и/или длительности протекания этого взаимодействия. Момент начала взаимодействия понятен из модели (схемы), так как определяется взаимодействиями, соседними по связям. Длительность может также явно определяться соседними по схеме взаимодействиями, или может быть включена в формулировку взаимодействия. Кроме того, можно снабжать элементы схемы на рисунке дополнительными значками их длительности. Это получается вполне логично, в отличие, например, от ФМ, особенно для конструкций.

Таким образом, мы доказали исходное положение данного раздела: модель отражает динамику ТС и, следовательно, формирует ее динамический образ в мозгу решателя.

4.6. Заключение по аналитическим возможностям СОВ

Аналитические возможности любого метода определяются эффективностью получения аналитических результатов.

Аналитические результаты - это выявленные ключевые проблемы, полученные формулировки ключевых задач и противоречий, постановка задач на целевой информационный поиск, и т.д. Все это должно сопровождаться предварительной оценкой их перспективности для данной ТС и правильной расстановкой приоритетов между ними. В качестве высшего аналитического результата можно рассматривать получение решения проблемы без использования трудоемких решательных методов. Это, например, нахождение решения путем построения его аналитического портрета, в результате точной формулировки проблемы, с помощью многофакторного APOS в ходе выполнения поиска и др.

Под эффективностью получения этих результатов понимается отношение их качества к трудозатратам.

Из содержания настоящего раздела можно видеть, что СОВ-метод как инструмент анализа:

по крайней мере, выполняет все те же функции, что и ФСА, ПА, ПСЦНЭ

имеет значительный потенциал для повышения эффективности других методов.

При этом СОВ как инструмент моделирования работает эффективнее, чем каждый из остальных методов по отдельности.

Модель системы - продукт нашего мыслительного процесса. Эффективность СОВ-моделирования определяется его отличительными особенностями, облегчающими этот процесс.

Методические причины высокой эффективности метода:

цепочечный характер модели

изображение на одной схеме как полезных, так и вредных взаимодействий, а также эффектов, явлений условий

отображение на схеме контуров обратной связи, в которые могут быть включены все указанные элементы и факторы

втягивание в схему элементов и взаимодействий из НС, связанных с проблемными элементами модели,

отражение динамических особенностей ТС и др.

Все это приводит к тому, что модель СОВ обладает большей полнотой, чем другие модели. Поэтому получаемая модель ТС более адекватно отражает процессы, взаимосвязи как внутри ТС, так и между ТС и НС. Вместе с тем, СОВ-модель гораздо компактней, чем, например, ФМ или ПСЦ НЭ. Все это вместе и обеспечивает ее высокую эффективность.

Обеспечивается синергический, взаимно-усиливающий эффект разных шагов анализа. Следует отметить, что все эти особенности СОВ-метода являются характерными признаками системного подхода [14]. Этим, собственно, теоретически объясняются столь высокие возможности метода. Однако это - тема для отдельной статьи.

Помимо методических, имеется ряд особенностей, лежащих на стыке методических и психологических моментов [1, 2, 3]:

свободные лингвистические правила формулировок элементов модели

формулирование проблем сразу в терминах взаимодействий

психологическое облегчение процесса переформулирования проблем: -

наглядность СОВ (см. выше), ее цепочечное строение и отражение контуров ОС -

вовлеченность различных факторов и условий в СОВ -

инвариантность формулировки обобщенного свертывания относительно субъекта и объекта действия -

облегчение использования системного оператора в результате "втягивания" в модель элементов НС -

стимуляция многоэкранного мышления при работе с обобщенной формулировкой свертывания.

Г.С.Альтшуллер придавал большое значение включению приемов психологической активизации мышления непосредственно в алгоритмы работы, что нашло отражение в целом ряде шагов АРИЗ. Однако в современных практических методиках редко можно обнаружить аналогичные приемы или шаги. Существует ряд работ [16 и др.], посвященных этой теме. Однако практические методики обычно не включают меры психологического плана. Поэтому СОВ-подход и с этой точки зрения также является передовым, восстанавливая традицию Альтшуллера. Психологические аспекты методики усиливают синергический эффект методических нововведений.

В итоге, СОВ-анализ приводит к эффективной постановке задач в отношении проблемных взаимодействий - элементов, порождающих ключевые проблемы. Обеспечивается простой выход на:

элементы генетической избыточности,

зоны рассогласования,

зоны плохой управляемости,

элементы, порождающие избыточные действия и их цепочки

элементы, порождающие ключевые НЭ как внутри ТС, так и в НС,

ключевые противоречия.

Результаты построения и анализа СОВ аналогичны результатам совместного применения ФСА и ПСЦ, а также потокового анализа. Однако при этом мы практически

не применяем ФСА вообще (он оказался свернут); а вместо ФМ строим модель связей взаимодействий

в целом, оказывается свернут и этап построения ПСЦ НЭ. Вместо этого мы формируем комбинацию СОВ и причинно-следственных цепочек эффектов (ПСЦЭ) для наиболее проблемных фрагментов СОВ. В комбинированные фрагменты СОВ+ПСЦЯ входят вредные взаимодействия, нежелательные эффекты (НЭ), а также некоторые существенные факторы НС.

потоковая модель оказывается включенной в СОВ автоматически.

5. СОВ КАК РЕШАТЕЛЬНЫЙ МЕТОД (ИЛИ РЕШАТЕЛЬНЫЕ ВОЗМОЖНОСТИ СОВ)

Примеры в [1, 2, 3, 5] демонстрировали некоторые решательные возможности СОВ-подхода.

Прежде всего, они определяются эффективной постановкой проблем. Метод СОВ хорошо подтверждает утверждение, что правильно сформулированная проблема - это уже половина решения.

Примеры из предыдущих работ демонстрировали, прежде всего, насколько эффективен метод СОВ при составлении портрета решения. Он часто оказывается естественным результатом СОВ-анализа, не требующим дополнительной работы.

Столь же эффективно СОВ приводит к решению при целенаправленном переформулировании проблем по правилам обобщенного свертывания.

Если, тем не менее, решение не найдено, то далее СОВ выступает как метод, оптимизирующий применение других методов. >6. СОВ КАК МЕТОД ФОРМИРОВАНИЯ СИСТЕМЫ ИСПОЛЬЗОВАНИЯ ДРУГИХ МЕТОДОВ

В примерах, приведенных в [2, 3], показанные решения достигались за один цикл построение СОВ ? постановка задач ? решение задач.

Но не всегда цель проекта достигается столь быстро.

Часто главный результат постановки задач первого цикла - это понимание того, какую ветвь СОВ следует рассмотреть более тщательно. В этом случае мы действуем по схеме, изображенной на рис.4.

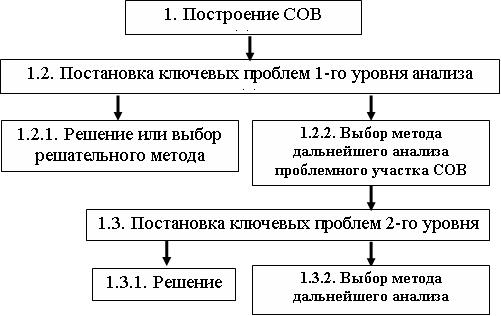

Рис.4. Поэтапное применение СОВ-подхода

На этапе выбора метода продвижения мы можем принимать решение двух видов:

перейти к решению поставленных проблем или

углубить анализ ТС.

Если мы не получаем удовлетворительного решения ключевых проблем 1-го (верхнего) уровня анализа, то мы в любом случае можем выявить наиболее проблемные участки первой СОВ-модели - в соответствии со сказанным в [1, 2, 3]. Далее проблемные участки моделируются более детально. При этом в общем случае строится СОВ-модель 2-го уровня анализа и производятся новый цикл: анализ - постановка ключевых проблем -решение.

Модель 2-го уровня можно строить в разных модификациях: интегрированная СОВ-модель или проблемные участки отдельно.

Представляется, что наиболее эффективный подход - строить модель типа СОВ или фрагмент СОВ + целевой участок причинно-следственной цепочки эффектов (ПСЦЭ)

Однако, возможно, что в отдельных случаях полезно выполнять анализ с помощью более привычных ФА или ПСЦН. Это может быть оправдано с точки зрения трудозатрат, так как мы на предыдущем цикле уже существенно ограничили область углубленного моделирования.

По результатам 2-го цикла моделирования формулируются ключевые проблемы 2-го уровня, и т.д. Выбирается метод дальнейшего продвижения. Это могут быть непосредственно решательные методы (стандарты, приемы, АРИЗ, портрет решения), поисково-решательные (ФОП [9], APOS [10-12], синтез симбиозных систем [13] (включая синтез альтернативных систем) и др. Это также может быть дальнейшее углубление анализа - переход на 3-й цикл СОВ-моделирования, и т.д.

Последовательность выполнения методики

В общем случае, при моделировании ТС и решении ее проблем с помощью СОВ следует пройти следующие этапы

1. Строим структурную блок-схему ТС

2. Строим СОВ на уровне блоков. В качестве элементов СОВ выступают целевые действия (взаимодействия) блоков. Предварительно намечаем "векторы анализа". Опционально: ранжируем элементы блок-СОВ.

3. Строим более детальную СОВ. Определяем проблемные элементы. Это можно сделать двумя путями: используя набор признаков проблемных элементов или через точное ранжирование.

4. Для проблемных элементов достраиваем СОВ участком ПСЦЭ, связанных с этими элементами.

5. Определяем ключевые проблемные элементы на фрагментах СОВ+ПСЦЭ.

Применяем обобщенную формулировку свертывания для постановки ключевых задач.

6. Далее - процесс решения с использованием любых подходов (приемы и стандарты, построение противоречий, портрета решения, перенос признака, APOS... ).

7. При необходимости, выполняем следующую итерацию анализа, еще более детализируя модель СОВ+ПСЦЭ.

Каждый из этих пунктов может выполняться с разной степенью глубины.

В итоге, мы видим, что СОВ подсказывает систему использования других методик, если решение проблем не было достигнуто с помощью СОВ. В этом - второй смысл понимания СОВ как системообразующего метода. (Первый был - СОВ как метод системного моделирования).

7. ЗАКЛЮЧЕНИЕ

Подход к исследованию и реконструкции изобретательских ситуаций, к решению проблем на основе анализа обусловленности взаимодействий - эффективный метод, имеющий высокий потенциал развития.

По своему практическому содержанию, СОВ объединяет ряд специальных методов - функционально-стоимостный, причинно-следственный и потоковый анализ, в определенной мере "свертывая" каждый из них в отдельности.

Теоретически рассмотрены и проиллюстрированы следующие положения:

1. СОВ включает ряд новых подходов; среди них есть как чисто методические, так и методико-психологические аспекты

2. СОВ - инструмент системного моделирования

3. СОВ обладает собственными решательными возможностями

4. СОВ выступает как системообразующий метод в отношении применения других методик.

Литература

1. Аксельрод, Б.М. Конструкции и технологии: единая методика ранжирования функций и свертывания элементов. Журнал ТРИЗ, 1995, n.1., с.58-62.

2. . Аксельрод, Б.М. Схема обусловленности взаимодействий как инструмент анализа ситуаций и постановки задач (единая методика анализа конструкций и технологий). Журнал ТРИЗ. N. 1 (14). 2005. С.40-47. (English version: B.Axelrod. Interactions Causality Scheme as a Tool For Situation Analysis and Problem Statement. Journal of TRIZ, 2005, October, N.1 (14), pp.44-51.)

3. Axelrod, B. Express-analysis of systems and new systems synthesis based on interactions causality scheme. Unified approach to designs and technologies. /B.Axelrod// Proceedings of "TRIZ-Future 2006" ETRIA Conference. Kortrijk, Belgium 2006, October 9-11. 10p.

4. Аксельрод, Б.М. Новый инструмент анализа ситуаций и постановки задач: ранговая схема причинно-следственных связей, а также другие разъяснения к статье "Единая методика ранжирования функций и свертывания элементов". /Б.М.Аксельрод// Научно–практическая конференция по применению ТРИЗ в системах искусственного интеллекта. Минск, IMCorp, 1996

5. Аксельрод, Б.М. Методика экспресс-анализа на основе «единой методики ранжирования функций и свертывания элементов». /Б.М.Аксельрод// Научно–практическая конференция по применению ТРИЗ в системах искусственного интеллекта. Минск, IMCorp, 1996

6. Герасимов, В.М. Литвин, С.С. Основные положения методики проведения ФСА. Части 4, 5. Журнал ТРИЗ, 3.2. 1992, стр. 7-45.

7. Литвин, С.С. Герасимов, В.М. и др. Основные положения методики проведения ФСА. Москва, Информ-ФСА, 1991. 40 с.

8. Альтшуллер, Г.С., Злотин, Б.Л., Зусман, А.В., Филатов, В.И.. Поиск новых идей: от озарения к технологии. Кишинев. Картя Молдовеняскэ, 1989

9. Litvin, S. New Triz-Based Tool — Function-Oriented Search /S. Litvin// ETRIA World Conference: TRIZ Future 2004. November 2-5, 2004, Florence, Italy.

10. Axelrod, B. New search and problem-solving TRIZ tool: Methodology For Action & Problem Oriented Search (APOS) Based On The Analysis Of Patent Documents /B.Axelrod//TRIZ Future 2005. Graz, Austria. 2005, November 16-18. University of Leoben. pp.325-345.

11. Аксельрод, Б.М. Проблемно-ориентированный поиск по действию с использованием патентных баз данных: новый поисково-решательный инструмент. /Б.М.Аксельрод// Конференция МАТРИЗ TRIZfest-2006, С-Петербург, Россия, 13-20 октября 2006 г. 9 стр.

12. Аксельрод, Б.М. Проблемно-ориентированный поиск по действию с использованием патентных баз данных: новый поисково-решательный инструмент. Журнал ТРИЗ, 2007. В печати

13. Аксельрод, Б.М. Синтез симбиозных систем (ССС), или добавим технике плюрализма. /Б.М.Аксельрод// Конференция МАТРИЗ TRIZfest-2007, июль 2007, Москва, Россия.

14. Системный анализ и принятие решений. Под ред. В.Н.Волковой и В.Н.Козлова. Москва, Высшая школа. 2004

15. Петий И.И., Герасимов О.М. Особенности выполнения консультационных проектов. /И.И.Петий, О.М.Герасимов // Конференция МАТРИЗ TRIZfest-2007, июль 2007, Москва, Россия.

16. Аксельрод, Б.М., Аксельрод, С.И.. Психологические аспекты максимальной реализации творческого потенциала. Журнал ТРИЗ, 1995, n.1., с.94-99.


Главная    Конференция    Анализ обусловленности взаимодействий как системообразующий подход при исследовании ситуаций и систем
