"Свёртывание" переливочного ковша как способ снижения перегрева футеровки

Леонид Полонский

Формулировка проблемы и Нежелательного Эффекта. Футеровка индукционной печи изнашивается в процессе эксплуатации, что вынуждает регулярно останавливать печь на технологический ремонт. Нежелательный Эффект — учащение таких остановок сверх нормативной периодичности. Простой печи снижает производительность и требует компенсирующего повышения нагрузки на оставшиеся в работе печи, что закольцовывает проблему: ускоренный износ футеровки одних печей увеличивает интенсивность эксплуатации других.

Одной из диагностических гипотез причинно-следственного анализа этого НЭ было выдвинуто изменение технологии выплавки как фактор, ведущий к перегреву футеровки. Гипотеза требовала проверки на месте — в существовавшей документации прямой причины не просматривалось.

Исходная ситуация. Технология выплавки была изменена под получение модифицированного чугуна с улучшенными характеристиками. К штатному процессу сталеварения добавилась операция модификации: расплав переливается в отдельный ковш, куда вводится присадка, растворение и гомогенизация обеспечиваются продувкой аргоном. Модификация в отдельном объёме сопровождается остыванием расплава, что для сохранения требуемой жидкотекучести на разливочной машине компенсируется повышением температуры выдачи из печи.

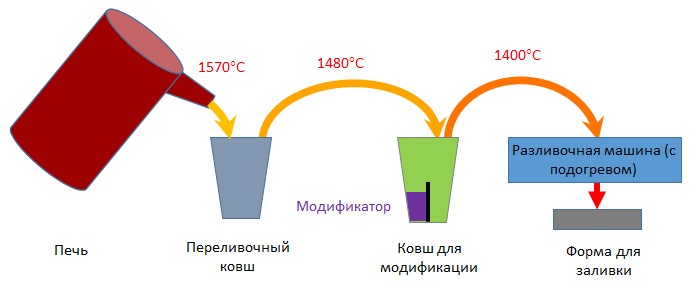

Диагностика. Обследование на месте выявило технологическую операцию, не отражённую в регламенте: дополнительный перелив через переливочный ковш перед модификацией, на котором происходит ещё одна потеря тепла. Совокупные потери на этой незапланированной операции требовали дополнительного превышения температуры расплава сверх номинала, что увеличивало тепловую нагрузку на футеровку и, соответственно, темп её эрозии. Гипотеза подтвердилась и получила конкретный технологический адрес.

Формулировка противоречий.

Техническое противоречие. Если повышать температуру расплава в печи для компенсации теплопотерь на незапланированном переливе, то жидкотекучесть металла на разливочной машине будет достаточной, однако футеровка печи будет перегреваться и изнашиваться быстрее (сокращается межремонтный период). Если не повышать температуру, то ресурс футеровки сохраняется, однако металл на выходе рискует не соответствовать требованиям по жидкотекучести для заливки формы.

Физическое противоречие (по X-элементу — переливочный ковш). Переливочный ковш должен присутствовать в технологической цепочке, чтобы обеспечивать точную передачу струи металла в приёмное отверстие ковша для модификации, — и переливочный ковш не должен присутствовать в цепочке, чтобы не вносить дополнительную потерю тепла расплава.

Разрешение противоречия выбрано не во времени и не в отношении, а в структуре системы: функция, ради которой существует X-элемент, сохраняется, но переносится на соседний компонент, уже контактирующий с расплавом, — сам X-элемент из цепочки исключается.

Метод: свёртывание (тримминг). Шаг 1 — ТС: технология модификации чугуна. Шаг 2 — компонент-кандидат на свёртывание: переливочный ковш. Шаг 3 — ГПФ компонента: точная передача струи металла в приёмное отверстие ковша для модификации. Шаг 4 — выбор варианта свёртывания. Отказ от функции невозможен (без неё невозможна модификация); объект обработки (расплав) выполнить функцию самостоятельно не может. Принят вариант передачи функции соседнему компоненту ТС, уже контактирующему с расплавом.

Рассмотрены два кандидата на приёмник функции:

• Печь — ближайший компонент, определяющий начальную траекторию струи при наклоне.
• Ковш для модификации — принимающий компонент, определяющий геометрию входного отверстия.

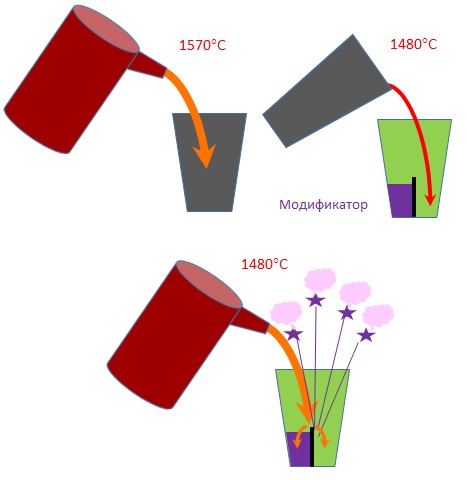

Вариант 1 (печь). Задача переформулирована: обеспечить точное совмещение траектории струи металла при наклоне печи с приёмным отверстием ковша для модификации, без изменения конструкции печи. Решение реализовано силами ремонтной службы Подразделения в рамках одной смены — то есть найденная конструктивная модификация не требовала капитальных вложений и вписалась в ограничение задачи.

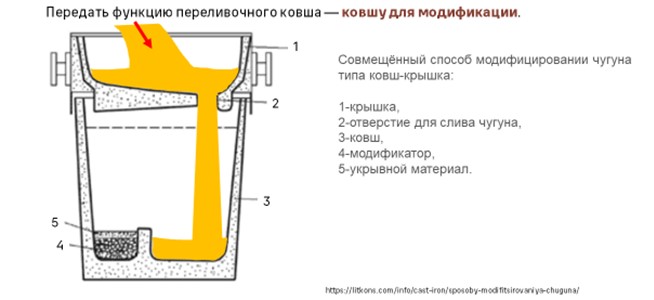

Вариант 2 (ковш для модификации). Задача переформулирована симметрично: обеспечить точный приём струи металла ковшом независимо от точности наклона печи. Информационный поиск дал готовое отраслевое решение того же класса (направляющий/принимающий элемент на горловине ковша). Решение принято как резервное — менее близкое к идеальности (требует дополнительного элемента на стороне приёмника), но применимое без разработки.

Результат. Устранение неучтённой операции перелива сняло потребность в компенсирующем перегреве. По эксплуатационным данным средний межремонтный период футеровки увеличился с 2,15 до 3,5 месяцев.

Методическое наблюдение. Показателен сам факт обнаружения НЭ: причина находилась не в заявленной, а в фактической технологической цепочке, не зафиксированной в документации, и была выявлена только очным обследованием процесса. Постановка задачи через тримминг с симметричным рассмотрением обоих контактирующих компонентов (источник/приёмник) дала два независимых решения одного физического противоречия, что позволило выбрать более идеальное как основное и сохранить второе как резервное без дополнительных затрат на поиск.
