РУКОТВОРНЫЙ СМЕРЧ –

ЭКОЛОГИЧЕСКИ ЧИСТЫЙ ИСТОЧНИК ХОЛОДА

Валерий Лесов

Недавно мне преподнесли необычную новинку от Санкт-Петербургского издательства ЛЕМА - книгу «Вихревые трубы в промышленности». Не припомню другую подобную: под яркой светлой обложкой собрана почти сотня изобретений, десятки оригинальных конструкций, несколько больших инновационных проектов разных лет, которые разработаны одним автором и объединены общим творческим замыслом!

Изобретатель предложил и (главное!) успешно «продвинул» в многоотраслевое использование «многоцелевые точечные источники холода»; и продемонстрировал, что взамен громоздкого и энергоемкого кондиционирования больших производственных помещений во многих случаях можно, с целью энергосбережения, использовать многоточечное охлаждение теплонапряженных объектов.

Точечные многоцелевые «микрокондиционеры» - это экологически чистые вихревые трубы (ВТ), питаемые сжатым воздухом из заводской пневмосети. Работа их основана на использовании известного вихревого эффекта Ранка:

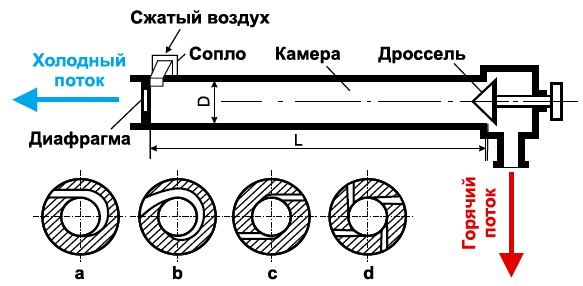

Схема вихревой трубы Ранка

В канал диаметром в несколько миллиметров (!) направляют по касательной высокоскоростной поток воздуха, формируя «рукотворный смерч». Ядро искусственно полученного «мини-торнадо» самопроизвольно охлаждается, а периферия нагревается. Холодное ядро вихревого потока выпускают на охлаждаемый объект.

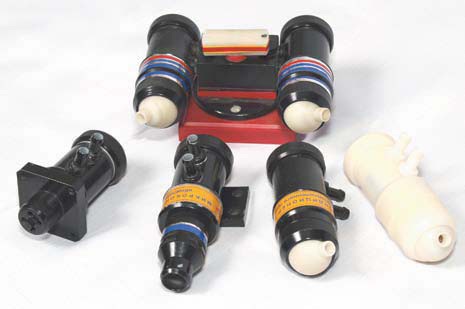

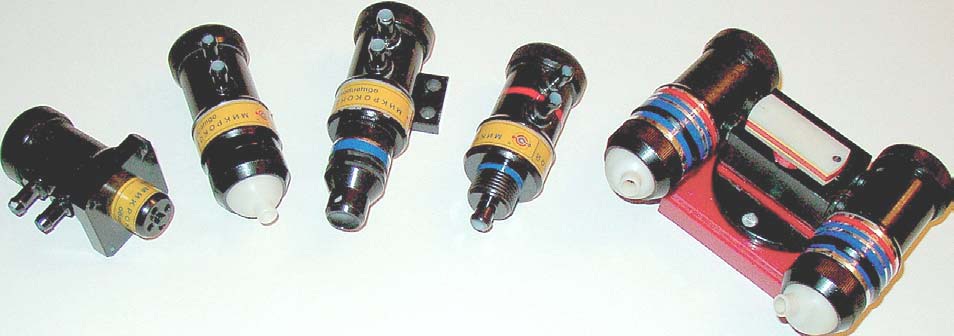

Промышленные многоцелевые вихревые трубы Азарова (слева направо):

однокамерные - ВВП-20/1, В 201, РВТК-16/1;

многокамерные - ВВП-10/2, ВЦ 056

Показано, что таких объектов - тысячи в большинстве отраслей промышленности и транспорта. Для примера перечислены несколько сотен заводов-пользователей и их отзывы о вихревых трубах, которые Анатолий Азаров сконструировал и исследовал в Авторской научно-исследовательской лаборатории в Санкт-Петербруге:



К началу 1990-х годов так распределились по отраслям сотни предприятий, применивших многоцелевые вихревые трубы Азарова

Обобщен научно-изобретательский опыт, последовательно представлены проекты прошлых лет, а также новый инновационный «Проект МВТ» – первые в мире

модульные вихревые трубы. Показаны аппараты, не имеющие аналогов, неизвестные в Европе и США:

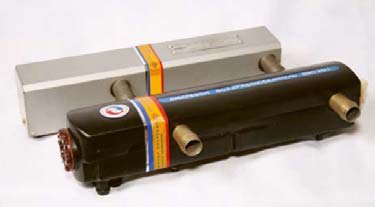

 первые в мире вихревые холодильники для кабины машиниста тепловоза – два

поколения инновационной продукции, выпускавшейся более 20 лет, и бензоиспарительные холодильники для автомобиля;

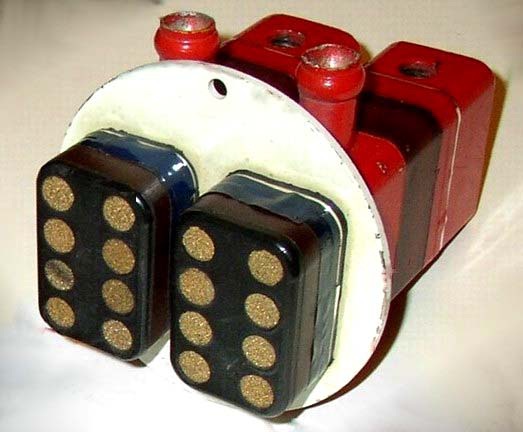

 ВТ с внутренним оребрением камеры, пульсационной интенсификацией процесса и количеством вихревых камер от 1 до 20; с двух-, трёх- и четырёхступенчатым расширением сжатого воздуха; а также не имеющий подвижных частей бескомпрессорный кондиционер для высокоскоростного транспорта;

 ВТ в сочетании с полупроводниковой термобатареей и с «традиционной» холодильной техникой: парокомпрессионными и абсорбционно-диффузионными холодильными машинами:

 средства «климатического тестирования» разнообразной готовой продукции и источники мощного акустического излучения для испытательной техники и интенсификации химико-технологических процессов;

 вихревые микродвигатели «обратного вращения», микрокомпрессоры-микровоздуходувки, не имеющие подвижных частей и мн. др.

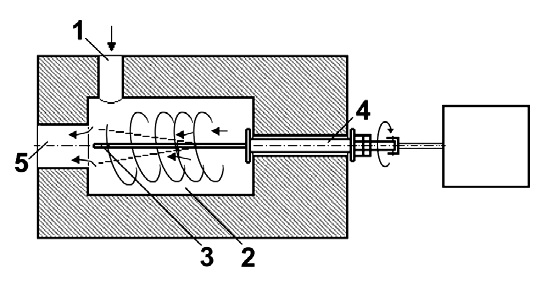

Схема вихревого микродвигателя

«обратного вращения»:

1 – тангенциальный сопловой ввод;

2 – вихревая камера;

3 – упругий стержень в состоянии «вращательной вибрации»;

4 – вал отбора мощности;

5 – выпуск отработавшего потока

И самое интересное для молодых исследователей и разработчиков: собраны и систематизированы «изобретения-прототипы», которые послужат «стартовой площадкой» в творческой работе над новыми проектами.

Есть глава и для любителей фантастики: в ней впервые представлены эскизные варианты «торнадо-электростанции ближайшего будущего», работа которой инициируется искусственно создаваемым торнадо в атмосфере.

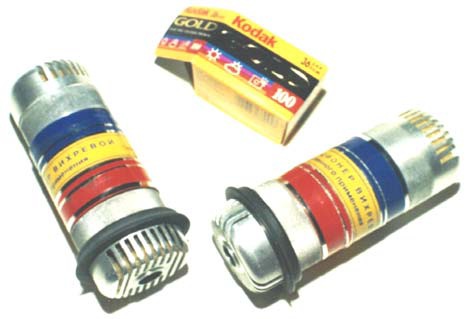

В моем рассказе о книге встречаются слова «впервые», «первые в мире», «не имеющие аналогов». По разнообразию используемых изобретений, новшеств, конструкций и вихревых технологий в этом новом научно-техническом направлении наша страна к концу 1980-х годов быстро становилась технологическим лидером Только один пример: в 1989г. начались поставки на экспорт серийно изготавливаемых пластмассовых ВТ Азарова с металлическим камертоном-турбулизатором в вихревой камере. Для сравнения: за рубежом выпуск простейших ВТ из пластмасс стартовал на шестнадцать лет позже - около 2005г.

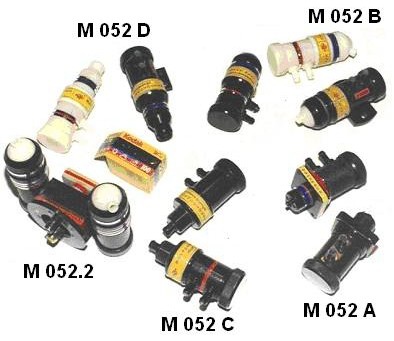

Инновационный «Проект МВТ», предлагаемый к многоотраслевому освоению на российских предприятиях:





здесь показаны несколько образцов из полутора десятков моделей инновационной продукции, предложенной изобретателем - разработчиком

От предприятий и специалистов к автору книги уже пришли запросы из десятков городов. Среди них: Санкт-Петербург, Выборг, Зеленоград, Протвино, Набережные Челны, Самара, Тольятти, Тамбов, Омск, Барнаул, Бишкек, Харьков, Одесса, Днепропетровск и мн. др.

Хочется увидеть как Россия вернёт себе в ближайшие годы упомянутое выше технологическое лидерство. Или, по меньшей мере, как десятки типов модульных вихревых труб пополнят ее небогатый список экспортной продукции машиностроения. На этом важном направлении книга будет полезна не только опытным ученым и промышленникам, но и начинающим исследователям и студентам машиностроительных специальностей.

Алфавитный указатель:

Рубрики:

Комментарии

Re: Рукотворный смерч - экологически чистый источник холода

Изображение пользователя blandux.

Понял, что меня задело при первом прочтении. Те схемы, которые даются здесь, не соответствуют действительности, если эти "холодильники-вихревые трубы" вообще работают. При попытке создать нечто подобное, сразу столкнёшься с таким понятием, как "точка росы". Вместо холодного воздуха будет вылетать вода, так называемый конденсат. Как автор решил эту проблему не совсем понятно. Если это работает, то реальная схема должна быть сложнее. По сути дела это просто центрифуга для воздуха, разделяющая тяжёлые и лёгкие фракции.

Re: Рукотворный смерч - экологически чистый источник холода

blandux wrote:

Понял, что меня задело при первом прочтении. Те схемы, которые даются здесь, не соответствуют действительности, если эти "холодильники-вихревые трубы" вообще работают. При попытке создать нечто подобное, сразу столкнёшься с таким понятием, как "точка росы". Вместо холодного воздуха будет вылетать вода, так называемый конденсат. Как автор решил эту проблему не совсем понятно. Если это работает, то реальная схема должна быть сложнее. По сути дела это просто центрифуга для воздуха, разделяющая тяжёлые и лёгкие фракции.

Вы не правы относительно вылетающей воды, хотя попытка учесть разные факторы сама по себе хороша. В единице объема воздуха влаги довольно мало и накапливается она где-либо при выпадении росы только в ситуации, когда воздух сменяется, а влага остается, накапливается. Если же воздух движется внутри под большим напором, то внутри всегда будет чисто.  Вот снаружи, на выходном патрубке, действительно может нарастать иней.

И реальная схема именно такова, как она приводится. Некие хитрости в конкретных конструкциях таятся в траектории входной улитки, но это не всегда видно невооруженным глазом. В молодые лета я делал такие штуки и эффект получал. Да и более чем столетний период жизни этого физ-тех эффекта более чем достаточен, чтобы успеть его проверить. Так что серьезные выводы хорошо бы строить на основе более серьезных проработок.

Re: Рукотворный смерч - экологически чистый источник холода

Изображение пользователя blandux.

Написано это было не совсем на пустом месте. Было время, когда я работал с компрессором. Через длинный шланг, осбенно в жаркий день, вместе с воздухом летели и капельки воды и никуда от них не деться. Не верю, что в этом случае, такого совсем нет, тем более, воздух специально разделяется. Возможно не так много, но это должно быть.

Re: Рукотворный смерч - экологически чистый источник холода

blandux wrote:

Написано это было не совсем на пустом месте. Было время, когда я работал с компрессором. Через длинный шланг, осбенно в жаркий день, вместе с воздухом летели и капельки воды и никуда от них не деться. Не верю, что в этом случае, такого совсем нет, тем более, воздух специально разделяется. Возможно не так много, но это должно быть.

Да и никто не верит. Просто ранее было написано чуть иначе: "Вместо холодного воздуха будет вылетать вода, так называемый конденсат".

В одном кубометре обычного воздуха примерно грамм 20 воды в парообразном состоянии. Половина потока и значительная часть воды уходит в наружную, горячую часть Конечно, вода в холодной части конденсируется и более того,превращается в микрольдинки.
